Brukermanual
DUKA S8 Wi-Fi
Avtrekksvifte med Wi-Fi
varme-, fuktighets- og bevegelsessensor
VIKTIG!
Les og forstå brukermanualen før montering og ibruktakning av enheten.
Undersøk produktet for skader på vifte, kjerne, frontdeksel, elektronikdel og utvendig skjerm. Det må ikke forekomme fremmedlegemer.
da dette kan skade enheten.
Ventilatoren er beregnet for fast installasjon og skal tilkobles av en autorisert installatør.
Lagre hurtigguiden, slik at du alltid raskt og enkelt kan få tilgang til den nyeste manualen via QR-koden.
Dersom enheten skifter eier, må hurtigguiden følger med.
Innhold
Informasjon og garanti
Informasjon og garanti
Takk for at du valgte en kvalitetsventilator fra Duka Ventilation.
Vi håper du vil bli fornøyd med din nye S8-ventilator i mange år fremover.
Av sikkerhetshensyn funksjonstestes hver ventilator på fabrikken før den forlates produksjonen.
DUKA S8
S8 er en multifunksjonsvifte som kan monteres i både baderom, oppholdsrom (med åtte ventilasjonsløsninger) eller brukes som energibesparende varmeflytting. Med den unike funksjonsvelgeren er det enkelt å endre funksjon. Løft det runde frontdekselet og velg funksjon.
Baderomsvifte (med åtte valgbare funksjoner)
S8 har åtte valgbare funksjoner for ventilasjonsoppgaver i alle boliger med naturlig ventilasjon. Den er designet og godkjent for bruk i boligens våtrom (IP44).
Monteres på yttervegg eller tak (separat og godt isolert kanal Ø80 – 125 mm).
Varmeflytting – spar energi
S8 har en innebygd elektronisk termostat som styrer viften til å flytte overskuddsvarme fra for eksempel stue med vedovn til et tilstøtende rom.
Ikke glem tilførsel av luft
For å oppnå en god og optimal ventilasjon i rommet, må du også sørge for:
– Lufttilførsel til våtrommet f.eks. gjennom spalte under døren, eller annen ventil/rist.
– Frisk luft kommer inn i rommet f.eks. via teleskopventiler.
Garanti
DUKA Ventilation gir 24 måneders reklamasjonsrett fra kjøpsdatoen jf. kjøpsloven. I tillegg tilbyr DUKA Ventilation ytterligere 36 måneders
garantien, forutsatt at alle beskrevne krav til transport, lagring, bruk, installasjon, drift, vedlikehold og garantibestemmelser er oppfylt
overholdt.
Hvis apparatet er installert der det er fare for mugg, må apparatet rengjøres spesielt grundig for å fjerne støv og soppsporer. Dette kan være
Det er nødvendig å bruke et spesielt rengjøringsmiddel. Hvis dette ikke gjøres, bortfaller garantien.
Garantien dekker IKKE:
- Det periodiske vedlikeholdet.
- Oppsett, justering og demontering av enheten.
Garantien er ugyldig hvis:
- Informasjon om transport, lagring, bruk, installasjon, montering, drift, vedlikehold og garantibestemmelser er ikke overholdt.
• Enheten brukes eller er plassert i omgivelser den ikke er designet for.
- Det er skader forårsaket av muggsopp.
- Synlig skade har blitt påført enheten.
- Apparatet er koblet til en annen type strømnett enn det som er beskrevet i bruksanvisningen.
- Skader oppstår på grunn av spenningsvariasjoner i strømnettet.
- Tekniske komponenter har blitt lagt til eller fjernet i enheten.
- Det er utført uautoriserte reparasjoner på enheten.
- Enheten er defekt på grunn av force majeure (lynnedslag, brann, oversvømmelse, jordskjelv osv.).
- Det kan ikke fremvises kvittering for kjøpet.
- Garantien er utløpt.
Ved reklamasjon vennligst fyll ut vårt elektroniske reklamasjonsskjema på: www.dukaventilation.dk/reklamation.
DUKA Ventilasjon kan ikke holdes ansvarlig for garantiforpliktelser som er utført uten forutgående avtale med DUKA Ventilasjon.
For øvrige betingelser henvises det til Vink Plasts generelle salgs- og leveringsbetingelser. Den nyeste versjonen finner du alltid på våre nettsider:
www.dukaventilation.dk
Innhold i esken
• DUKA S8 ventilator
- Monteringssett
• Verktøy for innstilling av funksjon
• Hurtigveiledning med QR til manual
• Ø125 mm rørstuss
• Ø100 mm rørstuss
Teknisk informasjon
Ventilatorens deler
1. Ramme for eltilkobling til tak/veggmontering med integrerte tetninger.
2. Avtakbart lokk med innebygd fukt- og varmesensor samt motor.
3. Sensor for bevegelse (IR) og lys.
4. Viftedel med aerodynamisk utforming som forbedrer
luftstrømmen i rørføringen.
5. Innbygget bryter.
Driftsretningslinjer
Ventilatoren må kun brukes i temperaturer fra +1 °C til +40 °C.
Ventilatoren har en tetthetsgrad på IP44 og må ikke plasseres i våtsonene. Se mer på sik.dk og i QuickGuiden.
Viften er konstruert for 230 V AC, 50 Hz. Dobbeltisolert, skal ikke jordes.
Dimensjoner
Tekniske data
Rørstudser [mm] | Ø100 | |||||
Enhetsspenning [V/Hz] | 100-240 / 50-60 | |||||
IP | IP44 | |||||
Hastighet [m3/h] | 20 | 40 | 60 | 90 | Maks | Vent litt |
Luftmengde [m3/h] | 20 | 40 | 60 | 90 | 115 | - |
Forbruk [W] | 0,5 | 0,7 | 1,0 | 1,7 | 2,5 | 0,4 |
Strøm [A] | 0,018 | 0,019 | 0,021 | 0,029 | 0,038 | 0,017 |
Luftmengde [l/s] | 6 | 11 | 17 | 25 | 32 | - |
SFP[W/l/s] | 0,07 | 0,05 | 0,05 | 0,06 | 0,08 | - |
Lydnivå ved 3 m | 9 | 13 | 18 | 22 | 27 | - |
Installasjon
OBS: Ventilatoren er beregnet for fast installasjon og skal tilkobles av en autorisert installatør.
Forberedelser
Sørg for at rørføringen er isolert. Er den ikke isolert med min. 50 mm isolering, kan det forekomme
kondens som kan dryppe ned i ventilatoren og kortslutte den.
Plassering av ventilator
Ventilatoren skal plasseres i henhold til gjeldende regler for elektronikk i våtrom. Se mer på SIK.dk
og QuickGuiden.
Kabling
Ventilatoren monteres utenpå veggen eller i taket. Kun ved veggmontering kan stengepjeld monteres.
Passer til kanaldimensjon Ø100 mm.
1. Slå av strømmen
2. Skal ledningsføringen til enheten skjules i veggen, kan den komme ut i posisjon A og B.
Bruk eventuelt den medfølgende sjablongen til plassering av ledningsføring
Skal ledningen føres utenpå veggen, må den føres inn over hullet som vist på C.
Spjeld til S8-viften
Klargjøring av ventilator
Motorenheten har en bajonettfatning som gjør det enkelt ved montering og rengjøring.
1. Ta tak i fronten og drei mot urviseren. Løft motorenheten av veggrammen.
2. Vægrammens deksel holdes på plass med 3 skruer (PH1). Løsne skruerne og fjern dekselet.
3. Skal ledningen føres igennem toppen av fronten, skal det lages et hull til ledningen i fronten. Her er det laget et tynnere stykke i dekselet som kan
skjæres av. Bruk det firkantede stykket i pappmalen til å markere utskjæringen for det beste resultatet.
Montering av veggrammen
1. Marker huller med den medfølgende sjablongen.
Bor huller og plasser ravplugs i hullene
3. Skru vægrammen fast mot underlaget (PH2 x3). Sørg for at markeringen ”UP” peker opp ved veggmontering.
Elektrisk tilkobling
OBS! Skal tilkobles av en autorisert installatør. Ved alt el-arbeid på ventilatoren skal strømforsyningen avbrytes.
Viften er konstruert for 230 V AC, 50 Hz. Dobbeltisolert, skal ikke jordes.
1. Før ledningen til XP1 samlemuffen
– Ventilatoren kan også settes til 12v ved XP2-samlemuffen. Det må ikke settes strøm på begge.
Tetninger
For å unngå at vann trenger inn i motoren, har veggrammen flere integrinte tetninger (ved behov tettes det med f.eks. silikon):
1. På baksiden, tetting mot underlaget.
2. Ved kabelgjennomføringen.
3. Ved skruegjennomføringene, 3 stk. Merk: Eventuell luft mellom gjennomføringsrøret og ventilasjonsrøret må tettes.
Monter deksel og front
1. Skru dækslet på
2. Sæt fronten på og drej med uret til at fronten er låst i bajonetfatningen.
3. Tænd for strømmen
Bryter
Ventilatoren leveres slukket med afbryderen så ”OFF” er synligt. Ventilatoren aktiveres ved at afbryderen skubbes så ”ON” kan ses.
Ifølge standarden EN 60335-1 skal ventilatoren kunne
afbrydes fra el-nettet. Dette opfyldes med den indbyggede
afbryder (2-polet, 3 mm kontaktafstand).
DUKA Smart App
DUKA Smart-appen finner du i Google Play Store eller App Store.
Med DUKA Smart App kan du indstille alle S8 ventilatorens sensore, tidsefterløb, hastighed, og tilstande. Få overblik over funktioner under afsnittet:
”Funktionsbeskrivelser”.
Det er kun nødvendigt at oprette en bruger i appen ved at tilkobling til et hjemmenetværk. Herfra vil det være muligt at forbinde en eller flere enheder
til appen, hvor den/de kan navngives og styres individuelt.

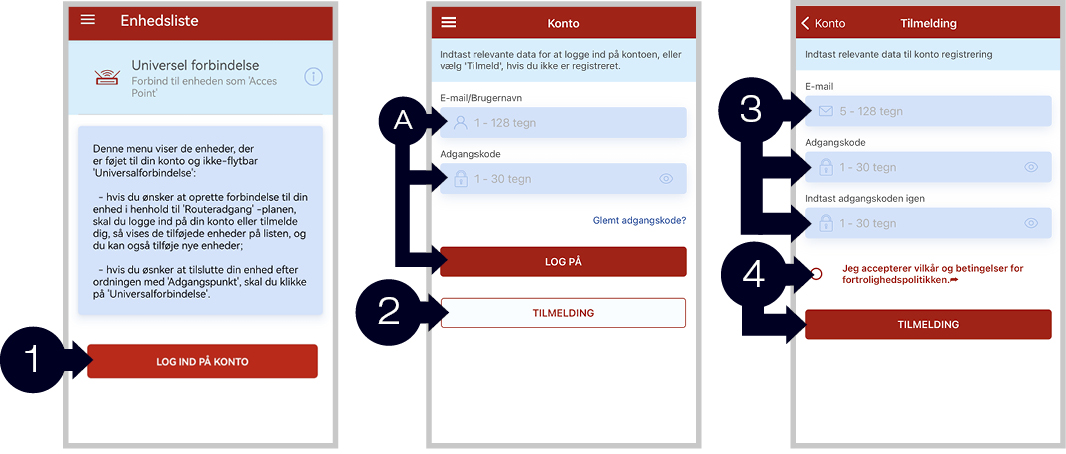

Opret bruger og login på DUKA Smart App
1. Tryk LOG IND PÅ KONTO under enhedslisten.
A. Har du allerede en DUKA Smart App bruger: Indtast e-mail samt adgangskode, tryk LOG PÅ og gå til punkt 5.
B. Hvis du ikke har en DUKA Smart App-bruker, fortsetter du til trinn 2.
2. Tryk TILMELDING.
3. Skriv inn e-postadressen din og ønsket passord.
4. Marker boksen og accepter vilkår og betingelser inden der trykkes TILMELDING.
Oppsettalternativer
MERK: Enheten kan bare kobles til hovedruterens 2,4 GHz Wi-Fi-signal.
Der er 3 muligheder for at forbinde til din ventilator.
-
- Lokal forbindelse som er en nem og hurtig forbindelse til ventilatoren, hvor du kan indstille enheden. Denne metode kræver at du
forbinder til enheden på ny hvis du vil lave nye ændringer. - Forbind ventilatoren til dit hjemmenetværk vha. lokal forbindelse. Dette tilføjer din ventilator til hjemmenetværket og din bruger i
DUKA Smart App, og vil fremover kunne indstilles i appen. - Forbind ventilatoren til dit hjemmenetværk vha. Setup Funktion. Dette tilføjer din ventilator til hjemmenetværket og din bruger i DUKA
Smart App, og vil fremover kunne indstilles i appen. Denne metode kræver at du har mulighed for at sikkert at betjene ventilatorens afbryder
mens den er tilsluttet strøm.
- Lokal forbindelse som er en nem og hurtig forbindelse til ventilatoren, hvor du kan indstille enheden. Denne metode kræver at du

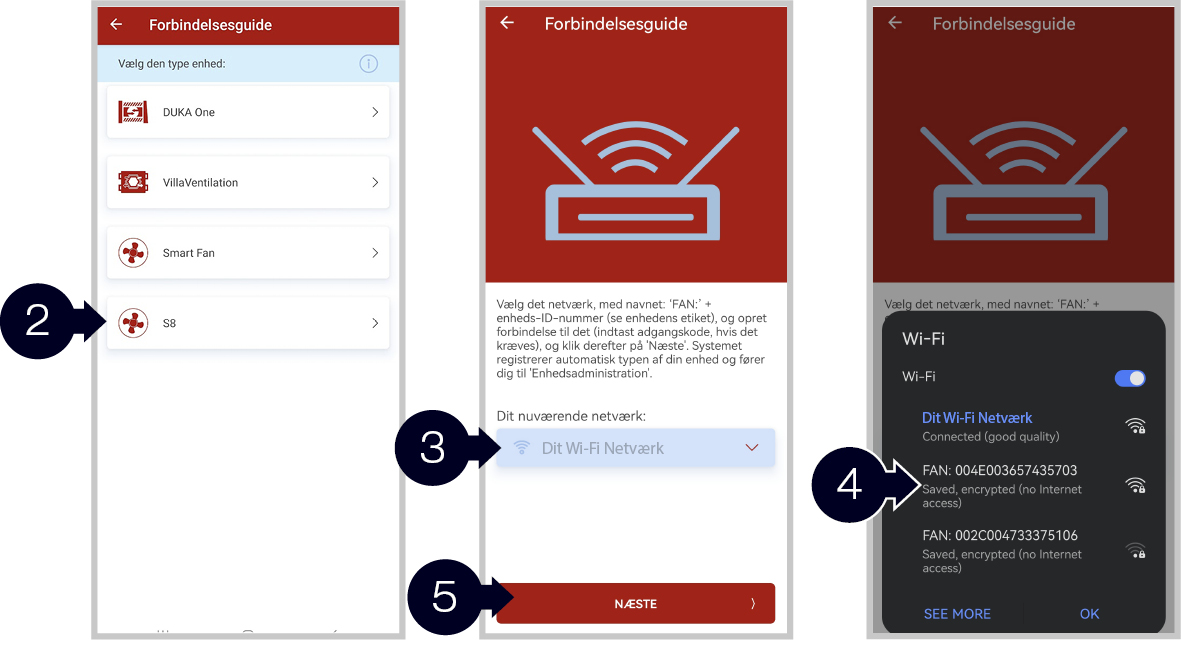

1 Forbind til ventilatoren med en lokal forbindelse
Ved at tilkoble enheden via dens lokale netværk er det kun muligt at styre
enheden så frem denne forbindelse er opretholdt.
Hvis forbindelsen blir brutt, må den opprettes på nytt.

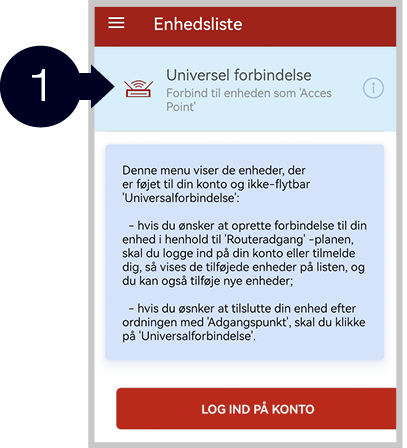

Slik kobler du til enhetens lokale nettverk:
1. Trykk på Universell tilkobling under enhetslisten
2. Vælg produktgruppen S8
3. Trykk på Velg nettverk
4. Vælg det netværks id for den enhed der ønskes at oprette forbindelse til.
Enhedens Fan ID kan ses på bagsiden af det aftagelige dæksel. Koden til
enheden er som standard otte et taller: 11111111
5. Trykk på Koble til
Nu er der forbindelse til enhedens lokale netværk, hvor du via den
lokale tilslutning har mulighed for at styre den specifikke enhed samt se
driftsinformation. For en nærmere gennemgang her af se afsnittet ”betjening”.

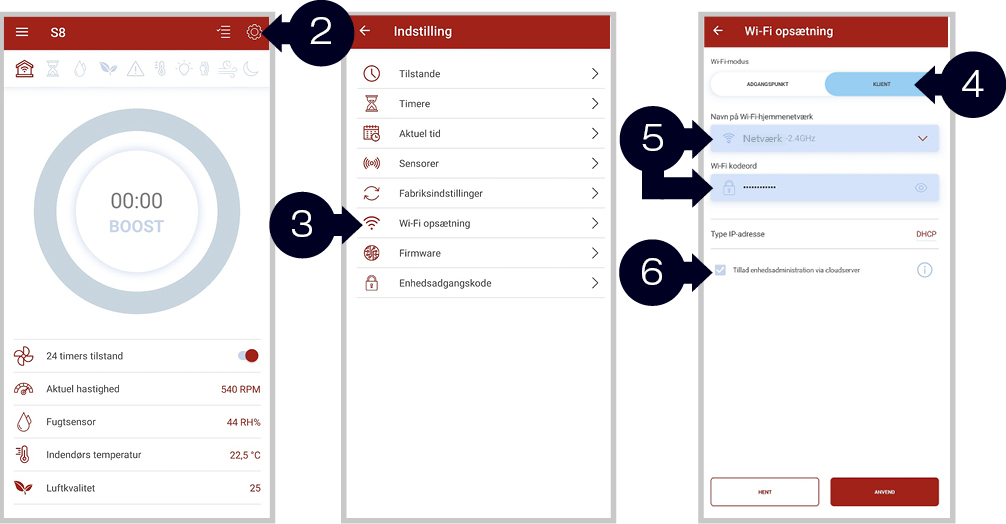

2 Tilslut ventilatoren til hjemmenetværket vha. lokal forbindelse
1. Forbind lokalt til ventilatoren vha. forrige anvisning: ”Lokal forbindelse til ventilator”
2. Tryk på knappen for indstillinger
3. Vælg Wi-Fi opsætning
4. Tryk på ”Klient”
5. Vælg 2.4 GHz hjemmenetværket du ønsker at tilføje enheden til og indtast koden til dit hjemmenetværk.
6. Ved at sætte flueben (anbefalet) ved ”tillad enhedsadministration via cloudserver” kan du styre ventilatoren over appen, også selvom du ikke
har forbindelse til dit hjemmenetværk. Sætter du ikke flueben, kan du kun styre din ventilator mens du er forbundet til samme hjemmenetværk
Ventilatoren bruger nu 30 sekunder på at forbinde til dit hjemmenetværk.
7. Skift din Wi-Fi forbindelse på din mobil så du er forbundet til det netværk du har tilføjet ventilatoren til. Sørg også for at du har oprettet en bruger
og er logget ind. Se hvordan under afsnittet ”opret bruger og login på DUKA Smart App”

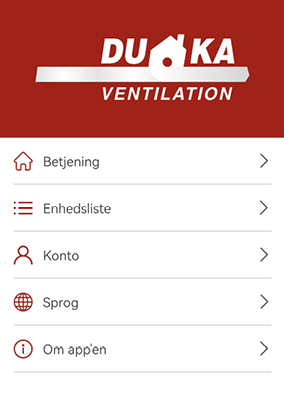

8. Åben hovedmenuen åbnes ved at trykke på menu tegnet ’☰’

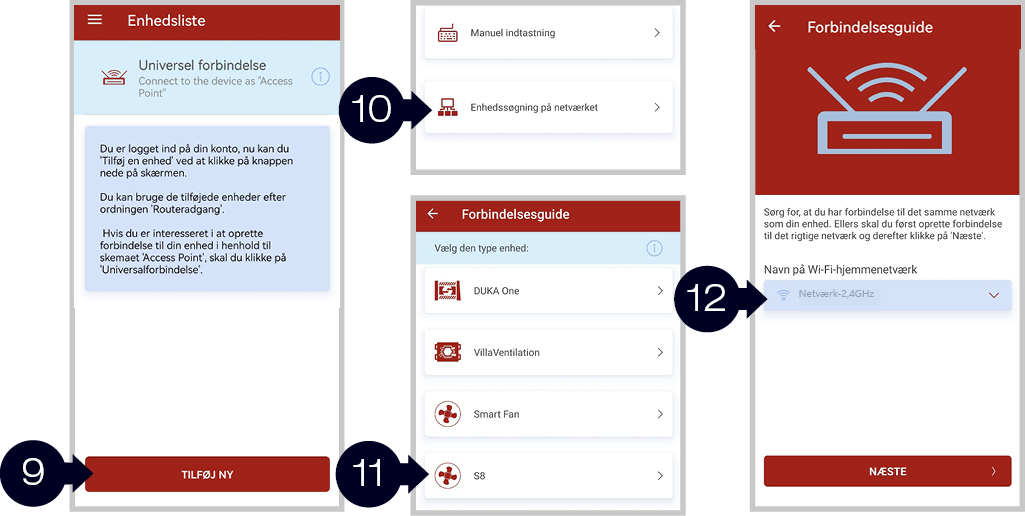

9. Tryk på ”TILFØJ NY”
10. Vælg ”Enhedssøgning på netværket”
11. Vælg ”S8”
12. Find dit 2,4 GHz hjemmenetværk som du har forbundet ventilatoren til og tryk ”NÆSTE”
Nu vil appen søge på netværket efter ventilatoren. Den vil nu dukke op som ”S8” og når du vælger den, bliver den tilføjet til din bruger.

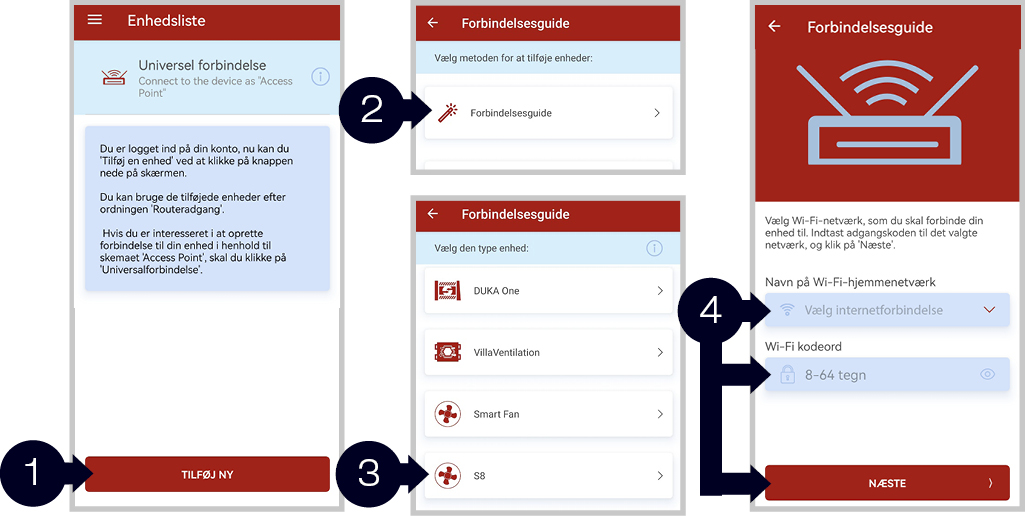

3 Tilslut ventilatoren til hjemmenetværket vha. Setup funktion
1. Åben enhedsliste og tryk på ”TILFØJ NY”
2. Vælg forbindelsesguide
3. Tryk S8 i Forbindelsesguide.
4. Vælg det hjemmenetværk du ønsker at tilslutte enheden til og skriv adgangskoden til det pågældende netværk. Tryk herefter på NÆSTE.

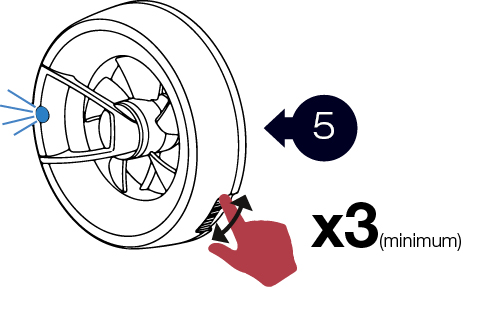

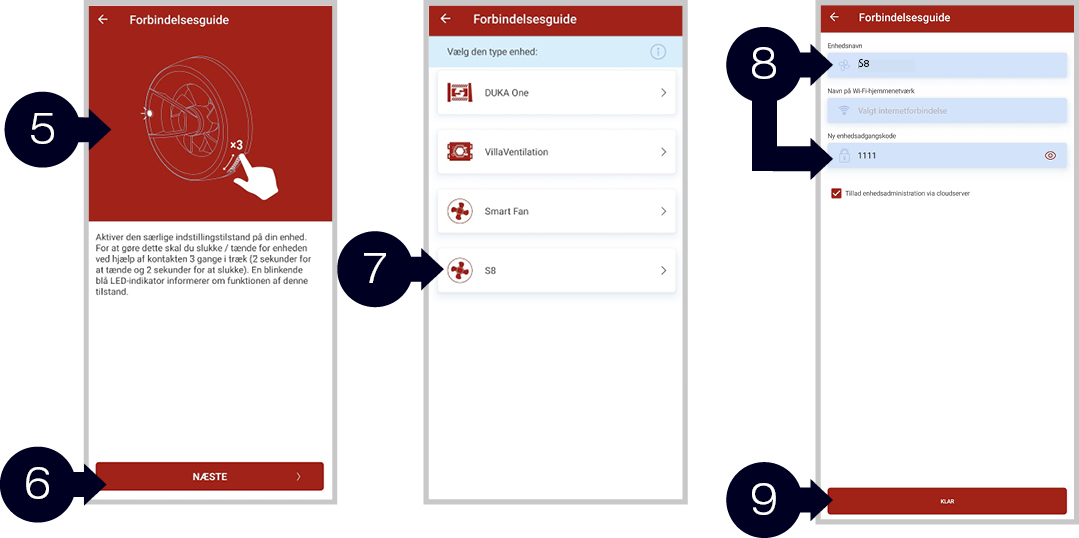

5. Aktiver SETUP MODE på den enhed du ønsker at tilslutte.
Dette gøres ved at slukke og tænde enheden på afbryderen med 2
sekunders intervaller minimum 3 gange. fortsæt med at slukke og tænde
med 2 sekunders interval og gentag til den blå diode foran på ventilatoren
begynder at blinke. Stop straks og lad afbryderen stå på ”ON”.
6. Klik derefter NÆSTE i appen
7. Vælg produktgruppen S8
8. Indtast det ønskede navn og adgangskode til enheden
9. Tryk KLAR
Enheden bruger nu omkring 30 sekunder til at forbinde til netværket
mens din mobil sættes tilbage på hjemmenetværket.
Nu kan enheden findes under ”enhedsliste” i appen.

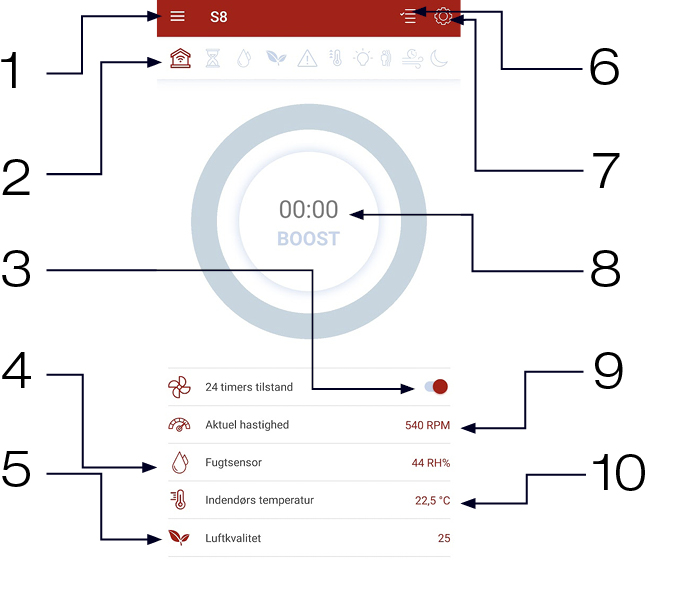

Betjening av enhet
1 – Hovedmenu
2 – Styring, fejl og sensor ikoner (lyser hvis de er aktive. Se tabel under)
3 – 24 timers tilstand on/off
4 – Fugtniveau
5 – Luftkvalitet: Sensor kalibrerer kort tid ved opstart. Se mere under ”funktionbeskrivelse”
6 – Enhedsliste
7 – Indstillinger
8 – Boost funktion – on/off
9 – Hastighed på motoren (omgange i minuttet)
10 – Temperatur
Ikonbeskrivelse
Enheten er koblet til et hjemmenettverk
Efterløbstid er igang og aktiv
Fugtighedssensor er aktiv
Luftkvalitetssensor er aktiv
Alarm – Enheden er i nødstop, kontakt DUKA Ventilation på: www.dukaventilation.dk/reklamation
Temperatursensor er aktiv
Lyssensor er aktiv
Bevægelsessensor er aktiv
Intervalfunktion er aktiv
”Forstyr ikke” er aktiv

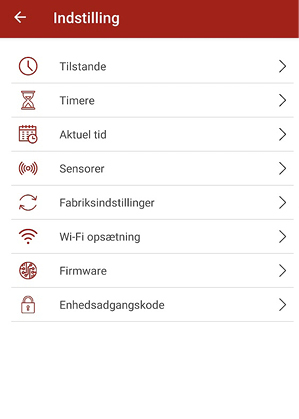

Indstillinger af enhed i app
Tilstande
Indstil grundlæggende tilstande: 24 timers-tilstand, ”Forstyr ikke” og ventilationsinterval.
Tidtakere
Indstil tidsefterløb.
Aktuel tid
Ventilatorens ur indstilles, eller synkroniseres til mobilens ur.
Sensorer
Til- og fravælg og juster sensorer for enheden.
Fabrikkinnstillinger
Gjenopprett enheten til fabrikkinnstillingene.
Wi-Fi-oppsett
Tilslut enheden manuelt til hjemmenetværket og cloudserver.
Fastvare
Vis fastvareversjonen til enheten.
Passord for enheten
Endre passordet for enheten.
Funksjonsbeskrivelser
Wi-Fi-administrasjon
Ventilatoren kan forbindes til Wi-Fi netværket og med appen sættes op i standby, interval eller 24 timers funktion, så den med et lavt strømforbrug kun kører i det omfang og behov som passer til dig.
Fukthåndtering
Auto – Intelligent fugtighedskontrol. her reagerer ventilatoren kun når man aktivt gør noget som hæver fugtighedsniveauet.
Denne funktion skal have tid til at lære indeklimaet og rummet at kende, for optimal drift.
Manuell – indstilles fra 40 % til 80 %. måler ventilatorern over det valgte niveau, starter den op på den valgte hastighed.
Bevegelses- og lyssensor
Når bevægelses- og lyssensoren aktiveres, starter ventilatoren til den forudindstillede hastighed fra området 40, 60, 90 eller 115 m³/h. Når der ikke længere registreres bevægelse, fortsætter ventilatoren i 30 sekunder og vender derefter tilbage til den tidligere forrige indstillede hastighed.
Varmestrøm
Indstilles efter temperatur og hastighed. Når temperaturen overstiges skfiter ventilatoren til den valgte hastighed.
Når temperaturen er under det valgte niveau, vil ventilatoren gå tilbage til forrige indstilling.
Boost
Ventilatoren kører ved maksimal hastighed: 115 m³/h for Ø 100 mm og 140 m³/h for Ø 125 mm.
Grundventilation – Sensor ventilation
De tre grundventilations tilstande giver dig mulighed for at vælge hastigheder på 20, 40 eller 60 m³/h.
Ved sensorstyring kan du vælge forceret drift hastigheder på 60, 90, og 115 m³/h.
24 timers funktion
Ventilatoren kører konstant ved lav hastighed 24/7. Hvis en sensor registrerer en ændring, skifter ventilatoren til en hastighed, der svarer til sensorens aktivering. Hastigheden i 24 timer-tilstand kan justeres inden for hastigheder: 20, 40 eller 60 m³/h.
Tidsefterløb
Er efterløbstid sat til, vil ventilatoren fortsætte driften efter en sensor har aktiveret og ikke længere registrerer over de valgte niveauer.
Efterløbstiden indstilles til 5, 15, 30 eller 60 minutter.
Forstyr ikke (Udluftning ved lav hastighed)
Angiv en fast periode i døgnet hvor ventilatoren ikke skal starte eller gå op i hastighed. Er ventilatoren sat til 24 timers tilstand vil den fortsætte på laveste hastighed i ”forstyr ikke” perioden.
Interval funktion
Har ventilatoren ikke været aktiv i 24 timer vil denne tilstand sørge for at starte ventilatioren hver 12. time i 30 minutter ved den valgte hastighed (funktionen er kun tilgængelig, med ”24 timers-tilstand” er deaktiveret).
Luftkvalitetssensor
Manuell – Hvis luftforureningsniveauet overstiger den forudindstillede grænse, skifter ventilatoren til den valgte hastighed.
Auto – intelligent sensor. Denne tilstand tilpasser sig automatisk til ændringer i luftkvaliteten og justerer ventilatorens hastighed for at opnå det optimale driftsniveau i rummet. Ventilatorens driftsalgoritme bestemmes ved at analysere luftkvaliteten.
Luftkvalitetssensoren registrerer flere VOC’er og andre almindelige forurenende stoffer i luften, som kan stamme fra f.eks. fugt, parfume, sved, madlavning eller menneskers afgasning. Sensorens registreringer behandles af en algoritme, som omregner det til et luftkvalitetsindeks (IAQ-Indoor Air Quality). IAQ-skalaen går fra 0 (ren luft) til 500 (meget forurenet luft). Systemet kalibrerer automatisk sensoren ud fra de miljøer, den bruges i, så brugeren får stabile og pålidelige målinger.
Vedlikehold
Ventilatoren skal vedligeholdes mindst én gang hver 6. måned.
Vedligeholdelsestrin:
• Sæt afbryderen på ventilatoren til ”OFF”, og sørg for, at strømtilførslen er slukket.
• Fjern frontpanelet, og tør ventilatorens dele af med en tør klud og/eller en blød børste/pensel.
• Monter frontpanelet på ventilatoren igen.
• Tænd for strømmen til ventilatoren og sæt afbryderen på ”ON”.
OBS: Sørg for, at vand eller andre væsker ikke kommer i kontakt med de elektriske komponenter.
Feilsøking
Proflekk | Mulig årsag | Løsning |
Når enheden tilsluttes strømforsyningen, roterer ventilatoren ikke og reagerer ikke på nogen betjening. | Ingen strømforsyning | Sørg for, at strømforsyning er korrekt tilsluttet. Hvis ikke, fejlsøg forbindelsesfejlen. |
Ventilatoren er sat til ”forstyr ikke” tilstand | Forbind til ventilatoren og indstil tilstand. | |
Intern forbindelsesfejl | kontakt DUKA Ventilation på: www.dukaventilation.dk/reklamation | |
Lav luftstrøm | Ventilationssystemet er tilstoppet. | Rens ventilationssystemet. |
Ingen tilførselsluft | Sørg for at ventilatoren får tilførselsluft fra en ventil i vindue, dør, loft eller væggen. | |
Øget støj eller vibration | Viften er tilstoppet | Rens viften. Se mere under ”vedligehold” |
Ventilatoren er ikke ordentligt fastgjort eller monteret forkert. | Fejlsøg installationsfejlen. | |
Ventilationssystemet er tilstoppet. | Rens ventilationssystemet. | |
Ventilatorens sensor reagerer ikke | Inter sensorfejl. | Nulstil enheden i appen. |
