Brukermanual

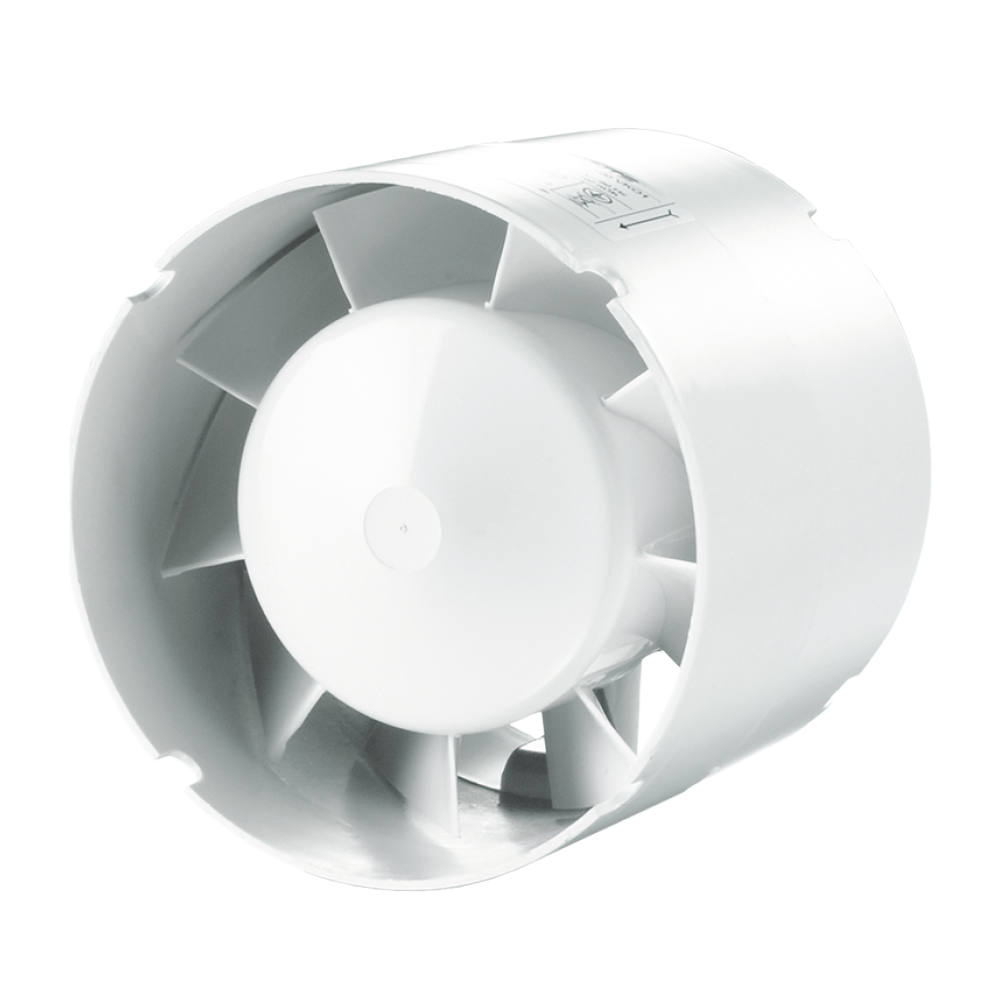

VKO L

Innhold

Esken inneholder

1 stk. ventilator

1 stk. monteringsveiledning

Sikkerhet

Alle ventilatorer oppfyller EUs lavspennings- og EMC-direktiver samt øvrige EU-normer og standarder. Beskyttelsesnivå i våtrom:

IPX4 VKO-serien

1TP7 Elektriske installasjoner skal alltid utføres av en autorisert elektriker i henhold til gjeldende forskrifter.

Ventilatorer som er montert i rom som overstiger 0–45 °C, eller i rom med aggressive gasser, er ikke tillatt.

ADVARSEL! Det må ikke utføres rengjøring eller andre operasjoner på ventilatoren når denne er i drift, da det kan oppstå risiko for å skade propellen.

Det skal treffes tiltak for å unngå tilbakestrømning av gasser til rommet fra andre rom med gasser.

Montering

Viktig! Vedlikehold og tilkobling er kun tillatt når strømmen er slått av. 1TP7 Elektrisk installasjon skal alltid utføres av en autorisert elektriker.

Montering av ledninger bør kun foregå med min. 3 mm avisolert ledning på alle klemmer.

Retning af luftstrømmen er angivet med pile på ventilatoren. VKO-serien monteres i ventilationskanaler fra begge ender og fastgøres. I tilfælde af at der ved montage af ventilatoren er mulighed for at få fingre i klemme i propellen, skal der tages modforanstaltninger for at undgå dette, evt. med udvendig rist, eller afskærmning.

Det fremgår af el diagram, hvordan ventilatorer tilsluttes el.

På ventilatorer uten avbryter anbefales det å installere en av/på-bryter på den faste strømforsyningen.

Fjern herefter beskyttelseshætten. Før ledningen til strømforsyningen gennem hullet, udtag ledningen i længde af 7-8mm til tilslutningsklemmen og fastspænd med skruer. Fastgør ledningen ved hjælp af klemme . Sæt atter beskyttelseshætten.

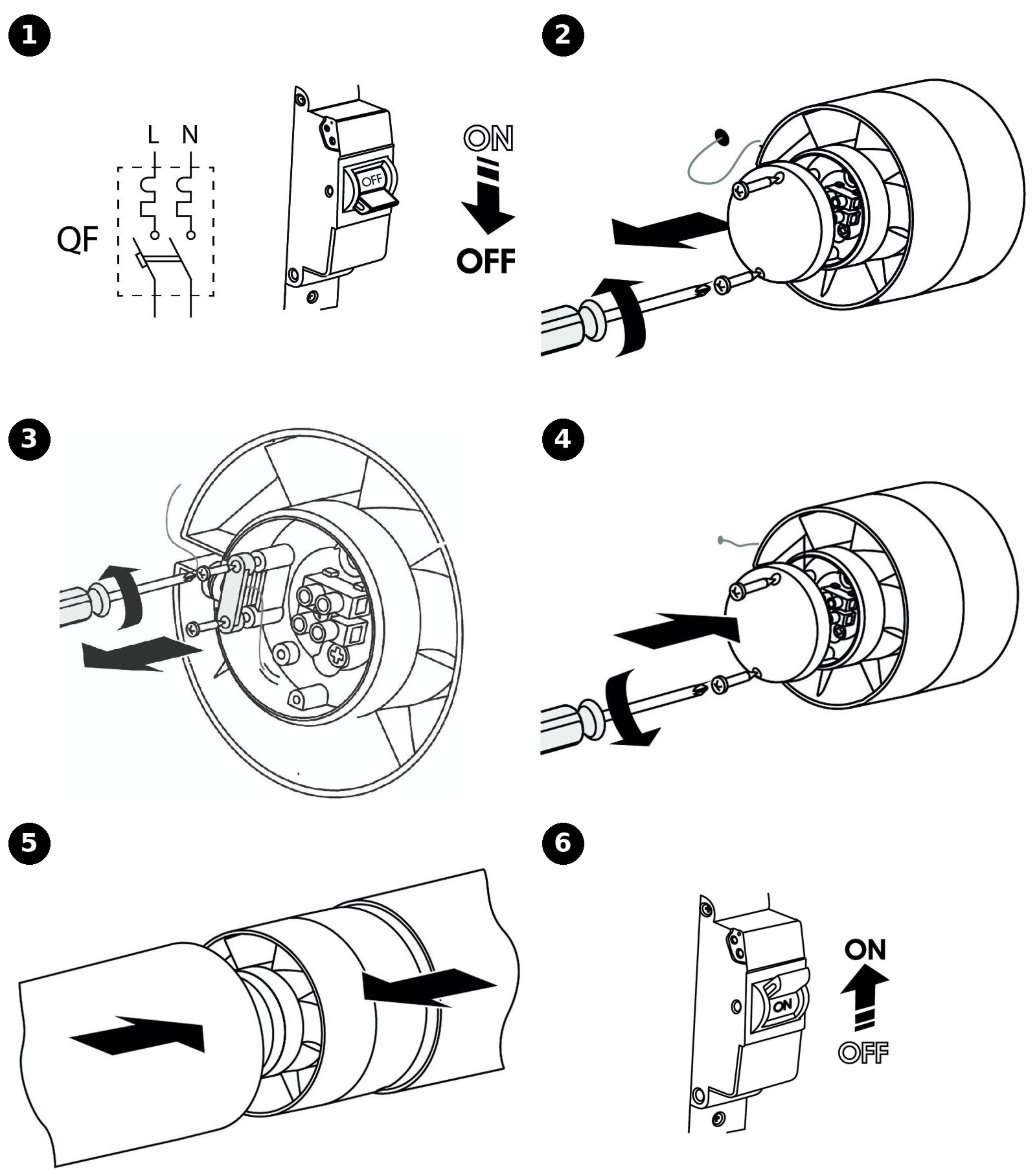

Rekkefølge for tilkobling av ventilatoren:

Fjern herefter beskyttelseshætten. Før ledningen til strømforsyningen gennem hullet, udtag ledningen i længde af 7-8mm til tilslutningsklemmen og fastspænd med skruer. Fastgør ledningen ved hjælp af klemme. Sæt atter beskyttelseshætten.

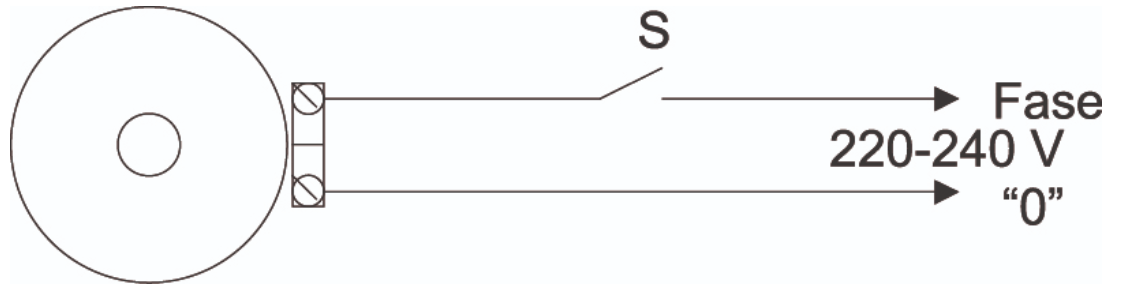

El Diagram

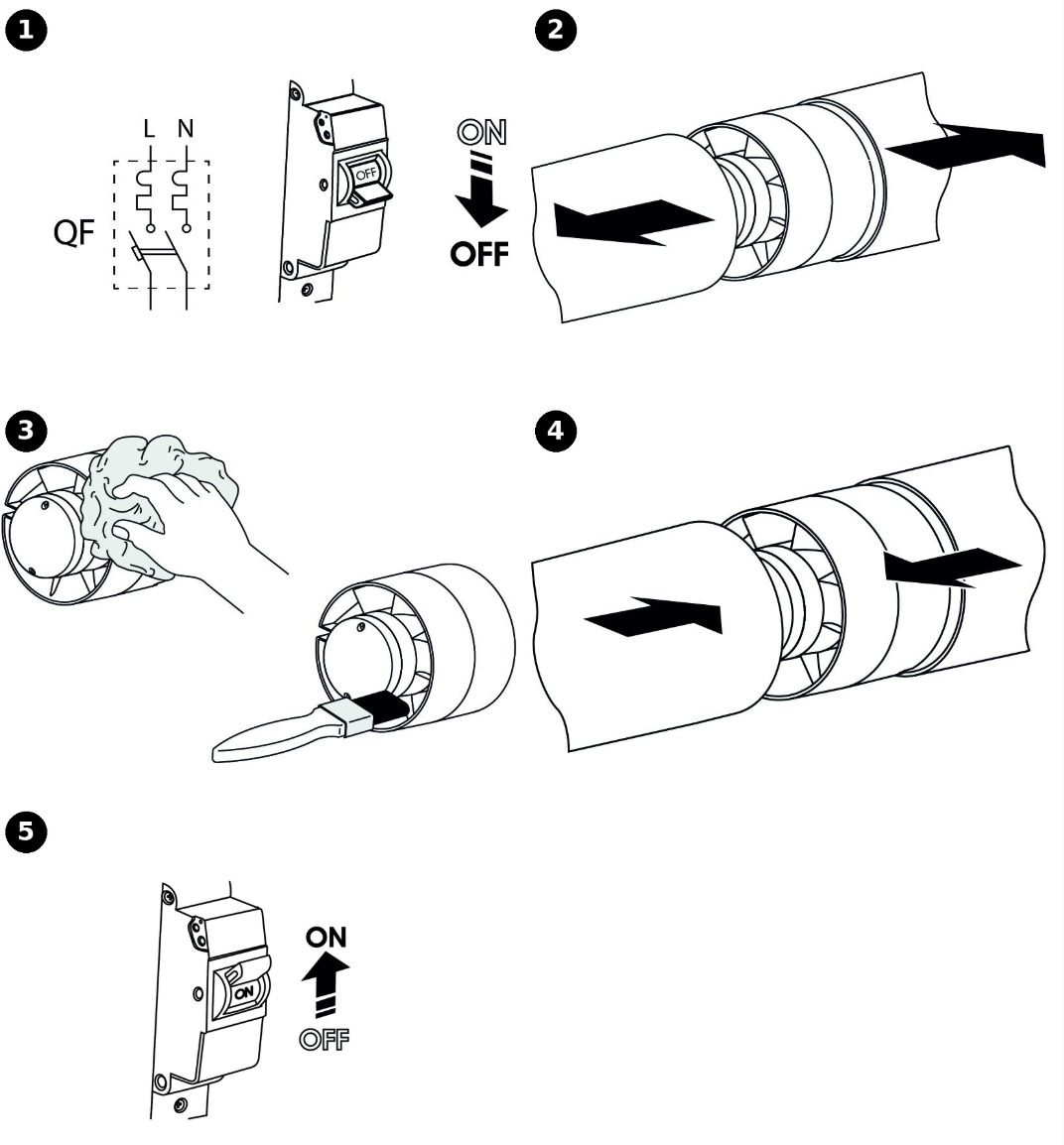

Vedlikehold

Koble fra strømmen før rengjøring påbegynnes. Ventilatoren bør rengjøres minst to ganger per år ved normal bruk eller oftere ved behov. Ventilatoren rengjøres med en fuktig klut og oppvaskmiddel, og tørkes deretter med en tørr klut.

Brug aldrig opløsningsmiddel!

Garanti

DUKA Ventilation gir 36 måneders garanti på ventilatoren fra og med den dato ventilatoren er solgt via detaljhandelen, under forutsetning av at krav til montering og vedlikehold overholdes, samt at den er installert av en autorisert elektroinstallatør.

Dersom det kan herske tvil om ventilatorens salgsdato, gjelder garantien fra produksjonsdatoen.

Skulle det oppstå driftsfeil i garantiperioden som skyldes produksjonsfeil, vil ventilatoren bli reparert eller ombyttet av DUKA Ventilation.
