Brukermanual

DUKA S8 Wi-Fi

Avtrekksvifte med Wi-Fi
varme-, fuktighets- og bevegelsessensor

VIKTIG!

Les og forstå brukermanualen før montering og ibruktakning av enheten.
Undersøk produktet for skader på vifte, kjerne, frontdeksel, elektronikdel og utvendig skjerm. Det må ikke forekomme fremmedlegemer.
da dette kan skade enheten.
Ventilatoren er beregnet for fast installasjon og skal tilkobles av en autorisert installatør.
Lagre hurtigguiden, slik at du alltid raskt og enkelt kan få tilgang til den nyeste manualen via QR-koden.
Dersom enheten skifter eier, må hurtigguiden følger med.

Innhold

Informasjon og garanti

Takk for at du valgte en kvalitetsventilator fra Duka Ventilation.

Vi håper du vil bli fornøyd med din nye S8-ventilator i mange år fremover.
Av sikkerhetshensyn funksjonstestes hver ventilator på fabrikken før den forlates produksjonen.

DUKA S8
S8 er en multifunksjonsvifte som kan monteres i både baderom, oppholdsrom (med åtte ventilasjonsløsninger) eller brukes som energibesparende varmeflytting. Med den unike funksjonsvelgeren er det enkelt å endre funksjon. Løft det runde frontdekselet og velg funksjon.

Baderomsvifte (med åtte valgbare funksjoner)
S8 har åtte valgbare funksjoner for ventilasjonsoppgaver i alle boliger med naturlig ventilasjon. Den er designet og godkjent for bruk i boligens våtrom (IP44).
Monteres på yttervegg eller tak (separat og godt isolert kanal Ø80 – 125 mm).

Varmeflytting – spar energi
S8 har en innebygd elektronisk termostat som styrer viften til å flytte overskuddsvarme fra for eksempel stue med vedovn til et tilstøtende rom.

Ikke glem tilførsel av luft
For å oppnå en god og optimal ventilasjon i rommet, må du også sørge for:
– Lufttilførsel til våtrommet f.eks. gjennom spalte under døren, eller annen ventil/rist.
– Frisk luft kommer inn i rommet f.eks. via teleskopventiler.

Garanti

DUKA Ventilation gir 24 måneders reklamasjonsrett fra kjøpsdatoen jf. kjøpsloven. I tillegg tilbyr DUKA Ventilation ytterligere 36 måneders
garantien, forutsatt at alle beskrevne krav til transport, lagring, bruk, installasjon, drift, vedlikehold og garantibestemmelser er oppfylt
overholdt.

Hvis apparatet er installert der det er fare for mugg, må apparatet rengjøres spesielt grundig for å fjerne støv og soppsporer. Dette kan være
Det er nødvendig å bruke et spesielt rengjøringsmiddel. Hvis dette ikke gjøres, bortfaller garantien.

Garantien dekker IKKE:
- Det periodiske vedlikeholdet.
- Oppsett, justering og demontering av enheten.

Garantien er ugyldig hvis:
- Informasjon om transport, lagring, bruk, installasjon, montering, drift, vedlikehold og garantibestemmelser er ikke overholdt.
• Enheten brukes eller er plassert i omgivelser den ikke er designet for.
- Det er skader forårsaket av muggsopp.
- Synlig skade har blitt påført enheten.
- Apparatet er koblet til en annen type strømnett enn det som er beskrevet i bruksanvisningen.
- Skader oppstår på grunn av spenningsvariasjoner i strømnettet.
- Tekniske komponenter har blitt lagt til eller fjernet i enheten.
- Det er utført uautoriserte reparasjoner på enheten.
- Enheten er defekt på grunn av force majeure (lynnedslag, brann, oversvømmelse, jordskjelv osv.).
- Det kan ikke fremvises kvittering for kjøpet.
- Garantien er utløpt.

Ved reklamasjon vennligst fyll ut vårt elektroniske reklamasjonsskjema på: www.dukaventilation.dk/reklamation.

DUKA Ventilasjon kan ikke holdes ansvarlig for garantiforpliktelser som er utført uten forutgående avtale med DUKA Ventilasjon.

For øvrige betingelser henvises det til Vink Plasts generelle salgs- og leveringsbetingelser. Den nyeste versjonen finner du alltid på våre nettsider:
www.dukaventilation.dk

Innhold i esken

• DUKA S8 ventilator
- Monteringssett
• Verktøy for innstilling av funksjon
• Hurtigveiledning med QR til manual
• Ø125 mm rørstuss
• Ø100 mm rørstuss

Teknisk informasjon

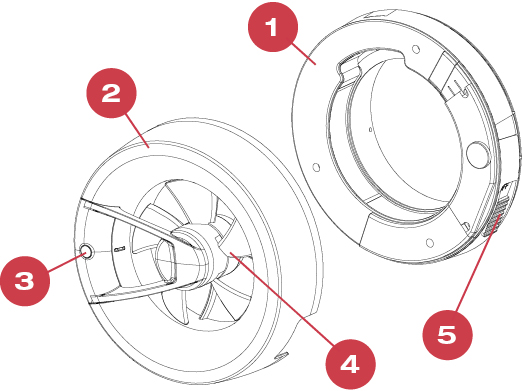

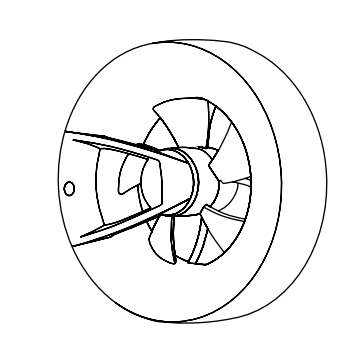

Ventilatorens deler

1. Ramme for eltilkobling til tak/veggmontering med integrerte tetninger.
2. Avtakbart lokk med innebygd fukt- og varmesensor samt motor.
3. Sensor for bevegelse (IR) og lys.
4. Viftedel med aerodynamisk utforming som forbedrer
luftstrømmen i rørføringen.
5. Innbygget bryter.

Driftsretningslinjer

Ventilatoren må kun brukes i temperaturer fra +1 °C til +40 °C.
Ventilatoren har en tetthetsgrad på IP44 og må ikke plasseres i våtsonene. Se mer på sik.dk og i QuickGuiden.
Viften er konstruert for 230 V AC, 50 Hz. Dobbeltisolert, skal ikke jordes.

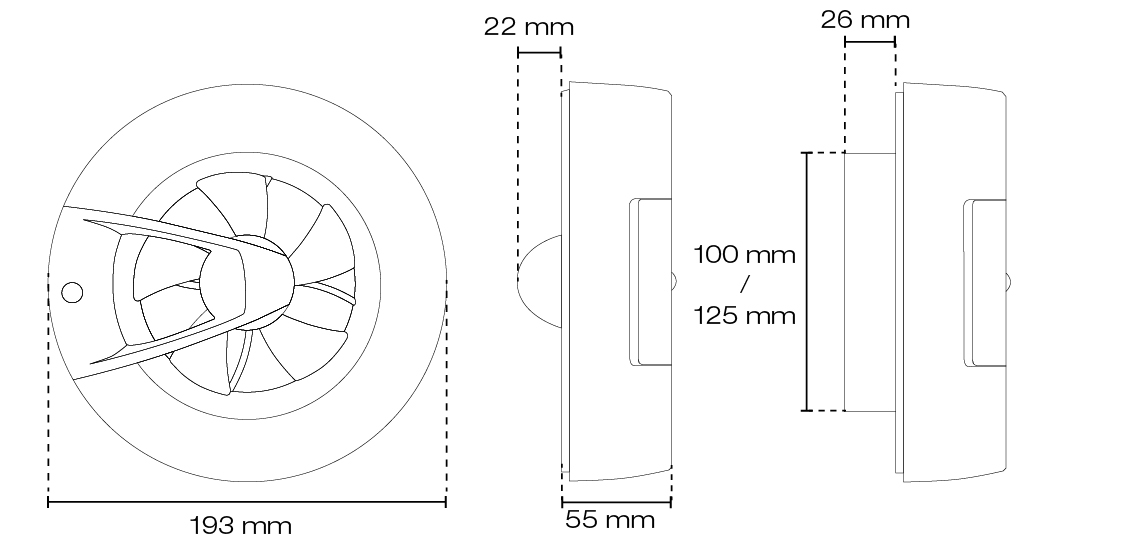

Dimensjoner

Tekniske data

Installasjon

OBS: Ventilatoren er beregnet for fast installasjon og skal tilkobles av en autorisert installatør.

Forberedelser

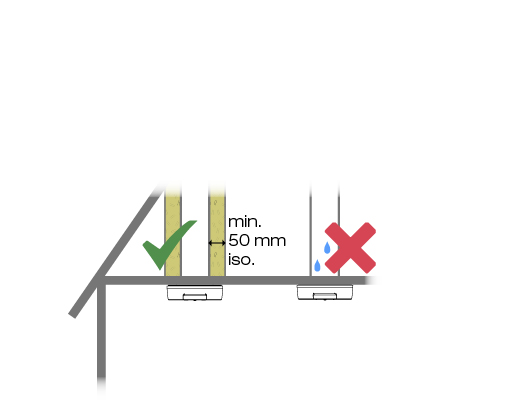

Sørg for at rørføringen er isolert. Er den ikke isolert med min. 50 mm isolering, kan det forekomme
kondens som kan dryppe ned i ventilatoren og kortslutte den.

Plassering av ventilator

Ventilatoren skal plasseres i henhold til gjeldende regler for elektronikk i våtrom. Se mer på SIK.dk
og QuickGuiden.

Klargjøring av ventilator

Motorenheten har en bajonettfatning som gjør det enkelt ved montering og rengjøring.

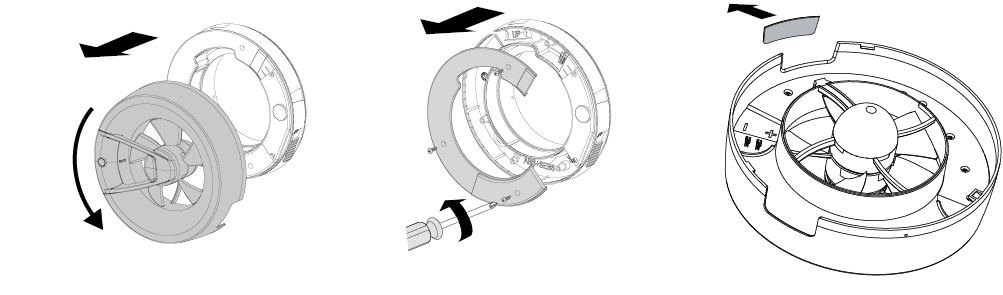

1. Ta tak i fronten og drei mot urviseren. Løft motorenheten av veggrammen.
2. Vægrammens deksel holdes på plass med 3 skruer (PH1). Løsne skruerne og fjern dekselet.

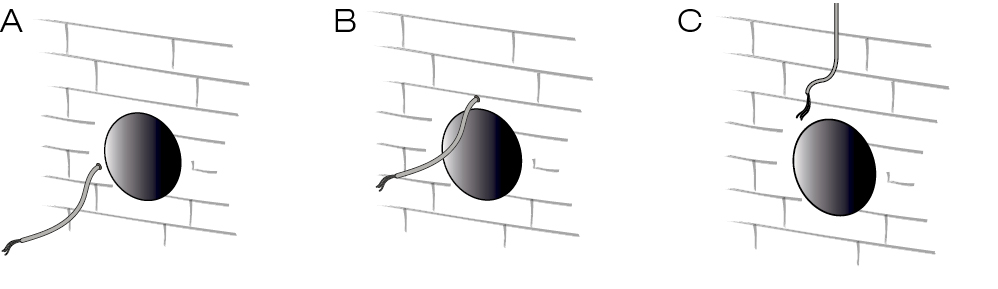

3. Skal ledningen føres igennem toppen av fronten, skal det lages et hull til ledningen i fronten. Her er det laget et tynnere stykke i dekselet som kan
skjæres av. Bruk det firkantede stykket i pappmalen til å markere utskjæringen for det beste resultatet.

Montering av veggrammen

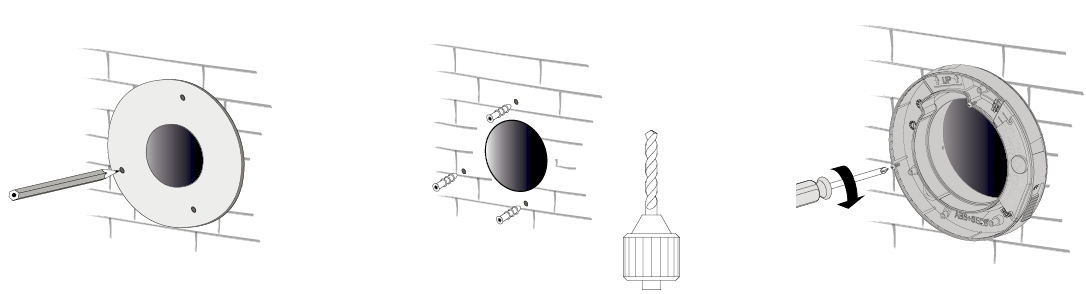

1. Marker huller med den medfølgende sjablongen.
Bor huller og plasser ravplugs i hullene
3. Skru vægrammen fast mot underlaget (PH2 x3). Sørg for at markeringen ”UP” peker opp ved veggmontering.

Elektrisk tilkobling

OBS! Skal tilkobles av en autorisert installatør. Ved alt el-arbeid på ventilatoren skal strømforsyningen avbrytes.
Viften er konstruert for 230 V AC, 50 Hz. Dobbeltisolert, skal ikke jordes.

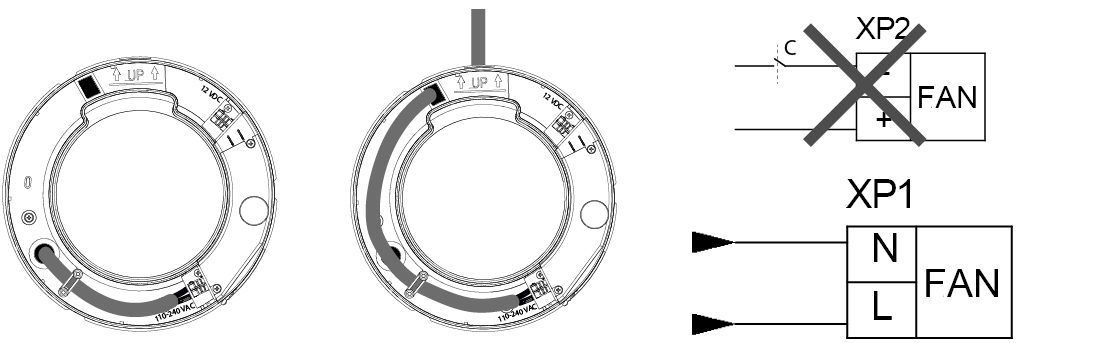

1. Før ledningen til XP1 samlemuffen
– Ventilatoren kan også settes til 12v ved XP2-samlemuffen. Det må ikke settes strøm på begge.

Tetninger

For å unngå at vann trenger inn i motoren, har veggrammen flere integrinte tetninger (ved behov tettes det med f.eks. silikon):
1. På baksiden, tetting mot underlaget.
2. Ved kabelgjennomføringen.
3. Ved skruegjennomføringene, 3 stk. Merk: Eventuell luft mellom gjennomføringsrøret og ventilasjonsrøret må tettes.

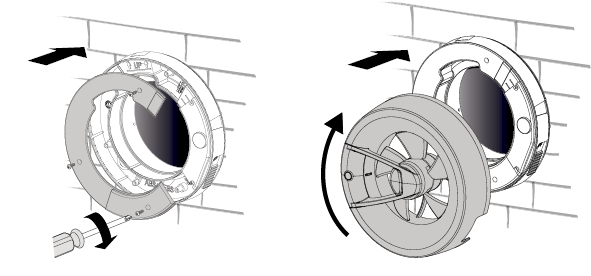

Monter deksel og front

1. Skru på lokket
Sett på fronten og drei med klokken til fronten er låst i bajonettfatningen.
3. Slå på strømmen

Bryter

Ventilatoren leveres avslått med bryteren slik at ”OFF” er synlig. Ventilatoren aktiveres ved at bryteren skyves slik at ”ON” kan ses.

Ifølge standarden EN 60335-1 skal ventilatoren kunne
kobles fra strømnettet. Dette oppfylles med den innebygde
bryter (2-polet, 3 mm kontaktavstand).

Funktioner og egenskaber

DUKA S8 har 8 funktioner som er lavet ud fra de 4 tilgængelige indbyggede sensore. Alle sensorer er ikke altid aktiveret. Se hvilke funktioner der er
aktiveret i hver funktion i næste afsnit. Funktionerne 1-4 er med grundventilation og er det de anbefalede funktioner til badeværelse.

De indbyggede sensorere er:

– Fugtighedsensor der sender signal til enheden når der kommer en større ændring i den relative luftfugtighed.

– Temperatursensor der sender signal til enheden når temperaturen i rummet når 28°C, og slukker igen når rummet når 24°C.

– Bevægelsessensor der sender signal når der er bevægelse foran enheden.

– Lyssensor der sender signal til enheden når der sker en hurtig ændring af lys i rummet.

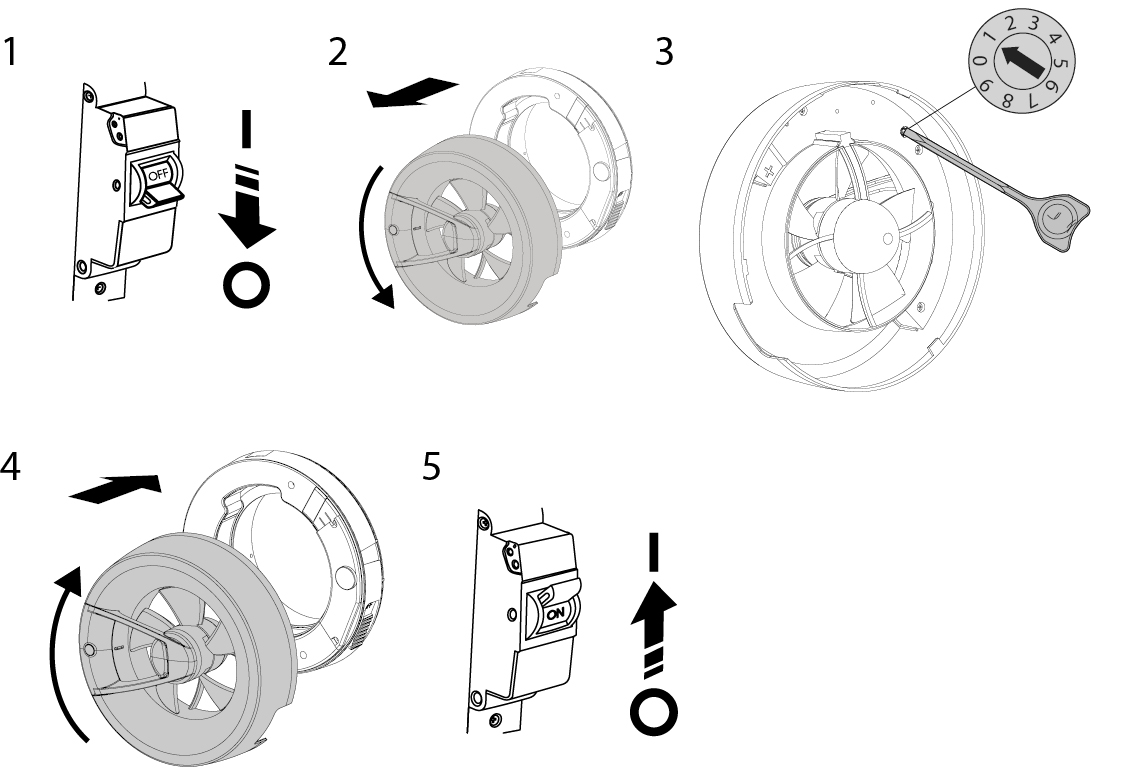

Funktionerne vælges på positionsknappen som findes på indersiden af fronten.
Tog fronten af som anvist på tegningen og drej på positionsknappen med det tilhørende værktøj, som følger med enheden.

Funksjonsbeskrivelser

Funktioner med grundventilation

Funktion 1: Lav grundventilation med bevægelses- og fugtstyring

Ventilatoren kører med en grundventilation på 20 m3/h.
Hvis bevægelses- eller lyssensoren aktiveres, skifter ventilatoren til
60 m3/h med en forsinkelse på 30 sekunder.
Når der ikke længere er signal fra bevægelses- eller lyssensoren vil
ventilatoren fortsætte et efterløb med 60 m3/h i 15 minutter.
Aktiveres fugtighedssensoren skifter ventilatoren til 90 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 20 m3/h
medmindre der stadig er signal fra en af de andre sensorer. I det
tilfælde vil de sensorer overtage og ventilatoren vil køre med 60 m3/h
med 15 minutters efterløb.

Funktion 2: Grundventilation med bevægelses- og fugtstyring

Ventilatoren kører med en grundventilation på 40 m3/h.
Hvis bevægelses- eller lyssensoren aktiveres, skifter ventilatoren til
60 m3/h med en forsinkelse på 30 sekunder.
Når der ikke længere er signal fra bevægelses- eller lyssensoren vil
ventilatoren fortsætte et efterløb med 60 m3/h i 15 minutter.
Aktiveres fugtighedssensoren skifter ventilatoren til 90 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 40 m3/h
medmindre der stadig er signal fra en af de andre sensorer. I det
tilfælde vil de sensorer overtage og ventilatoren vil køre med 60 m3/h
med 15 minutters efterløb.

Funktion 3: Grundventilation med fugtstyring

Ventilatoren kører med en grundventilation på 40 m3/h.
Aktiveres fugtighedssensoren skifter ventilatoren til 115 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 40
m3/h. Signal fra andre sensorer bliver ignoreret.

Funktion 4: Høj grundventilation med fugtstyring

Ventilatoren kører med en grundventilation på 60 m3/h.
Aktiveres fugtighedssensoren skifter ventilatoren til 115 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til grundventilation 40
m3/h. Signal fra andre sensorer bliver ignoreret.

Funktioner med standby

Funktion 5: Standby mode med bevægelses- og fugtstyring

Ventilatoren står stille i standby til den modtager signal fra en sensor.
Hvis bevægelses- eller lyssensoren aktiveres, skifter ventilatoren til
60 m3/h med en forsinkelse på 30 sekunder.
Når der ikke længere er signal fra bevægelses- eller lyssensoren vil
ventilatoren fortsætte et efterløb med 60 m3/h i 15 minutter.
Aktiveres fugtighedssensoren skifter ventilatoren til 90 m3/h. Falder
fugtigheden slår ventilatoren fra i standby medmindre der stadig
er signal fra en af de andre sensorer. I det tilfælde vil de sensorer
overtage og ventilatoren vil køre med 60 m3/h med 15 minutters
efterløb.

Funktion 6: Standby mode med bevægelses- og fugtstyring + ventilation i 30 min. hver 12. time

Ventilatoren står stille i standby til den modtager signal fra en sensor.
Har ventilatoren ikke modtaget noget signal i 24 timer, kører ventilatoren
med 20 m3/h i 30 minutter hver 12. time indtil den modtager signal fra en sensor.
Modtager ventilatoren signal fra en af sensorne vil den køre som
funktion 5.

Funktion 7: Ventilatoren står stille i standby til den modtager signal fra en sensor.

Aktiveres temperatursensoren skifter ventilatoren til 90 m3/h, og
stopper igen når der ikke længere kommer signal fra sensoren.
Temperatur senseren starter når temperaturen er 28°C og stopper
igen ved 24°C.

Funktion 8: Standby mode med fugtstyring

Ventilatoren står stille i standby til den modtager signal fra en sensor.
Aktiveres fugtighedssensoren skifter ventilatoren til 115 m3/h. Falder
fugtigheden igen skifte ventilatoren tilbage til standby mode.

Vedlikehold

Ventilatoren skal vedlikeholdes minst én gang hver 6. måned.

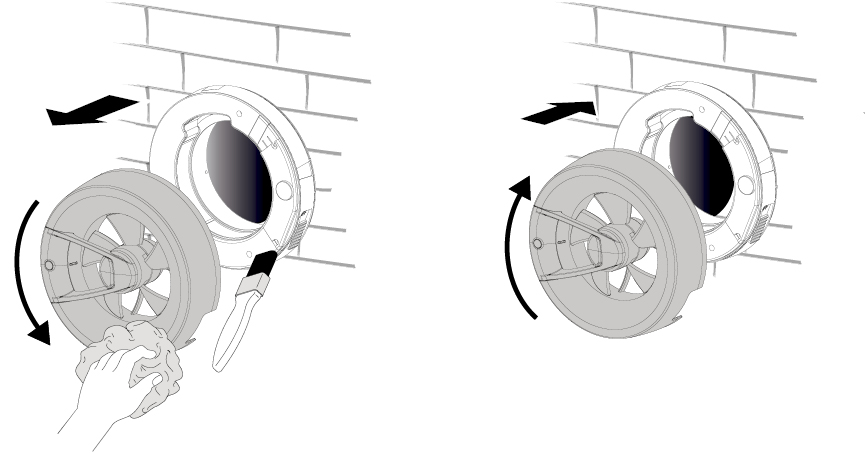

• Fjern frontpanelet, og tør ventilatorens deler av med en tørr klud og/eller en myk børste/pensel.

• Monter frontpanelet på ventilatoren igjen.

Feilsøking
