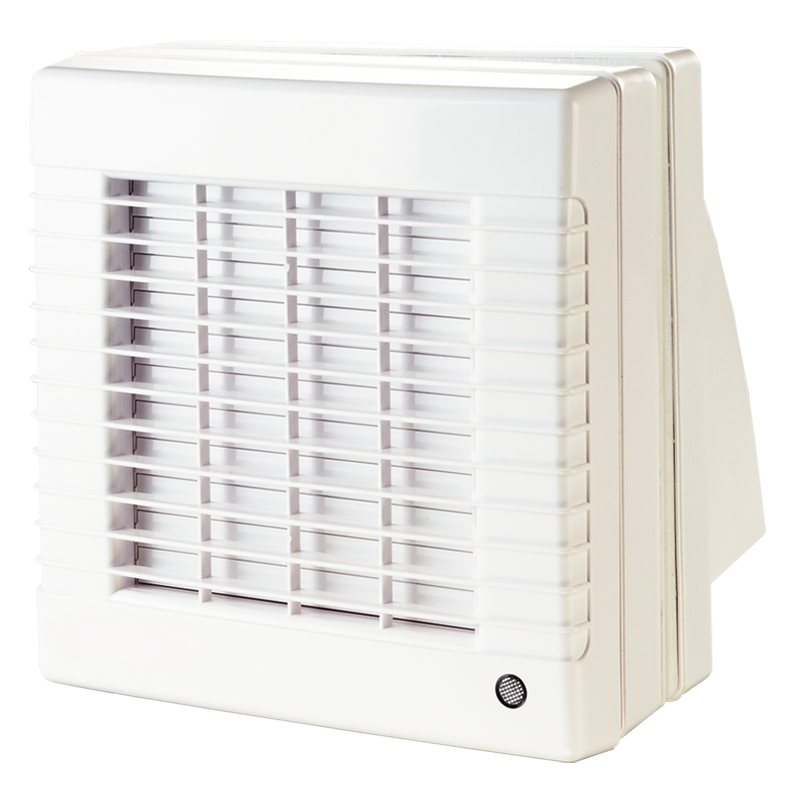

DUKA vindusventilator
type MAO2 L
og
type MAO2 L TH
Innhold
Hvordan bruke
Pro-produktet som beskrives i denne bruksanvisningen, er utviklet for ventilasjon av små og mellomstore boliger, der boligen også er oppvarmet om vinteren.
Tekniske data
Strømtilkobling: 220-240 V, 50Hz

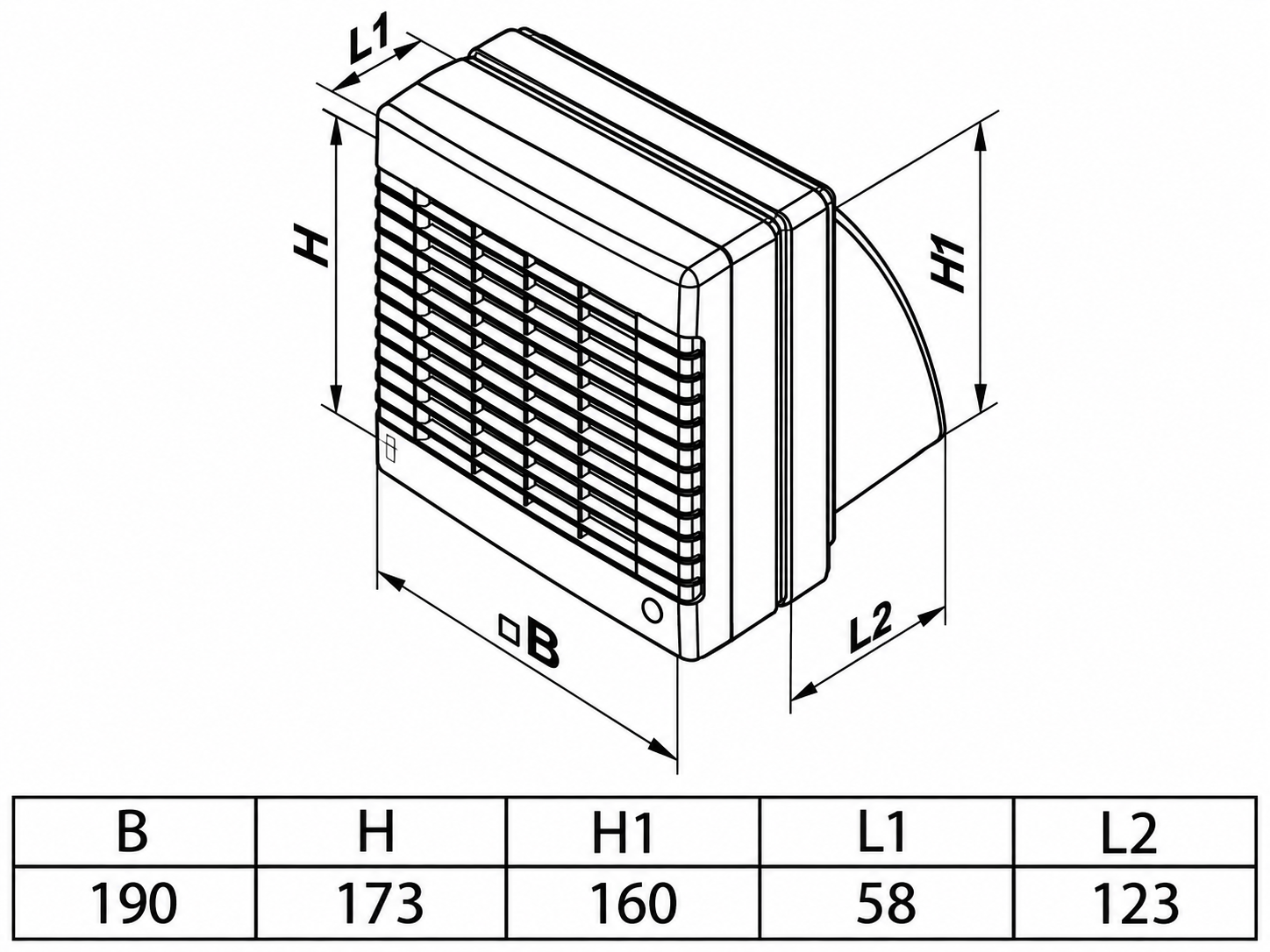

Dimensjon: 190x173x58 mm, Ø125 mm
Glasstykkelse: 4 mm opp til 17 mm
Vekt: 1,14 kg
Beskyttelsesklasse: IP24
Romtemperatur: Må installeres i rom med temperaturer fra 0 °C til +45 °C
Tidsintervall: 2-30 min. (for TH-modellen)
Fuktighetsintervall: 60 – 90 % RH
Alle elektriske tilkoblinger, justeringer, vedlikehold og reparasjoner er kun tillatt etter at strømmen er slått av.
Elektrisk tilkobling er kun tillatt av autoriserte elektrikere.
El-installasjonen skal være tilkoblet en kurs med sikring.
Før installasjonen kontrolleres ventilatoren for eventuelle synlige skader på vingene og rørstussen. Rørsystemet skal være fritt for eventuelle fremmede gjenstander som kan skade vingene på motordelen.
Misbruk av enheten eller uautoriserte endringer er ikke tillatt.
Viften må ikke brukes av barn eller personer med nedsatt fysisk eller psykisk funksjonsevne uten tilstrekkelig praktisk erfaring eller kompetanse, med mindre de overvåkes eller har fått opplæring i bruken av viften av den personen som er ansvarlig for deres sikkerhet.
La ikke barn leke med ventilatoren uten tilsyn.
Sørg for å forhindre at røyk, karbonmonoksid og andre forbrenningsprodukter trenger inn i rommet gjennom åpne skorsteinsrør eller andre brannsikringstiltak.
Sørg for tilstrekkelig lufttilførsel til rommet for å sikre optimal ytelse fra viften.
Luften som transporteres må ikke inneholde støv eller andre urenheter, klebrige stoffer eller fibermaterialer.
Ikke bruk viften i omgivelser der det finnes farlige eller eksplosive stoffer, damper av sprit, bensin, insektmidler osv.
Den naturlige inn- og utblåsningskanalen må ikke blokkeres.
Montering og tilkobling

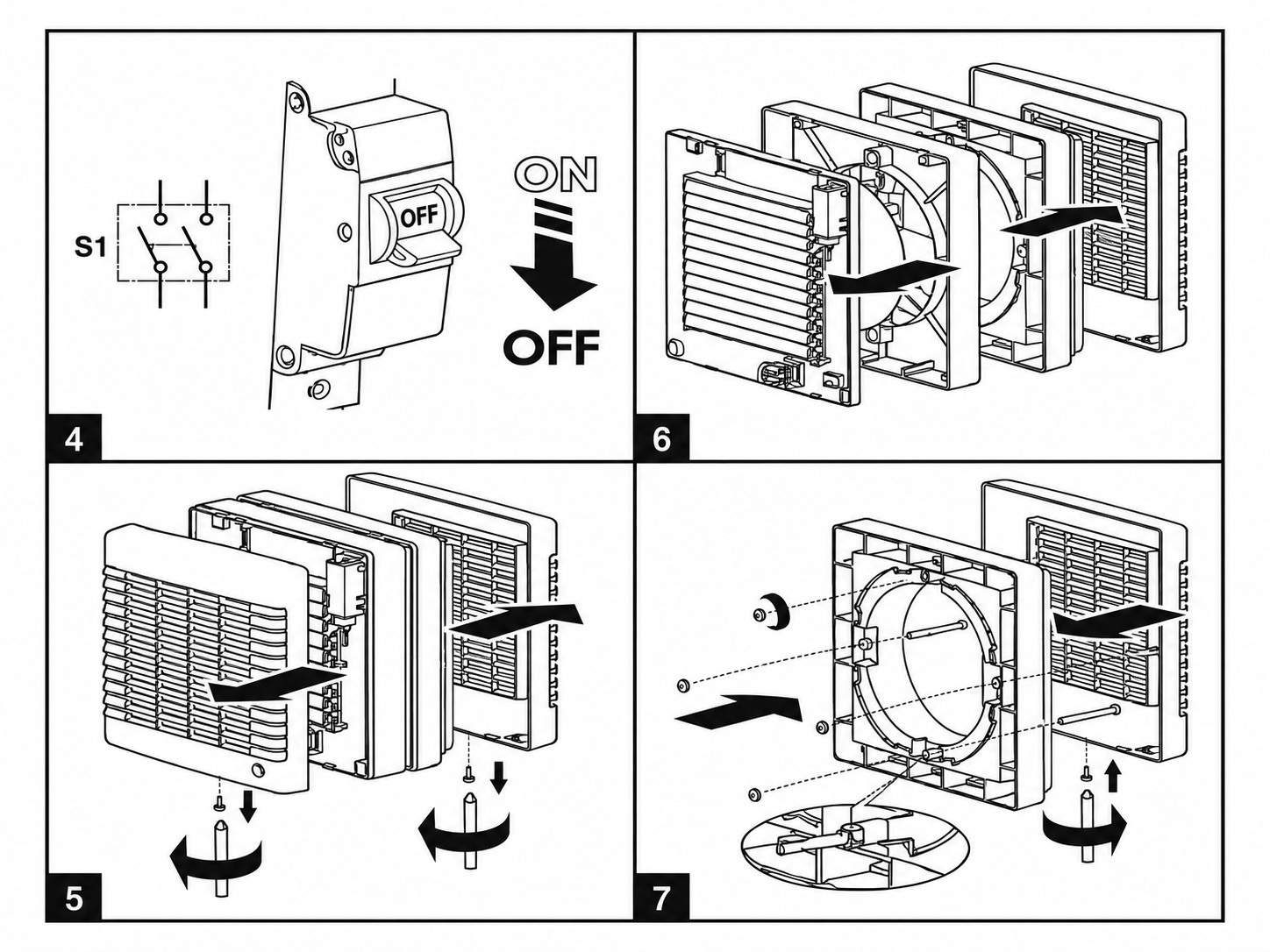

- Ved montering og tilkobling skal strømmen slås av (fig. 4)
- Ta av dekselet ved å skru ut skruene på undersiden av fronten (fig. 5)
- Ta de fire delene fra hverandre (fig. 6)
- Sett de 4 medfølgende boltene inn fra ytterdelen og inn i det ytterste mellomstykket. Deretter festes de med de medfølgende mutrene. Den ytterste skjerm festes på nytt med den skruen som ble fjernet (fig. 7)

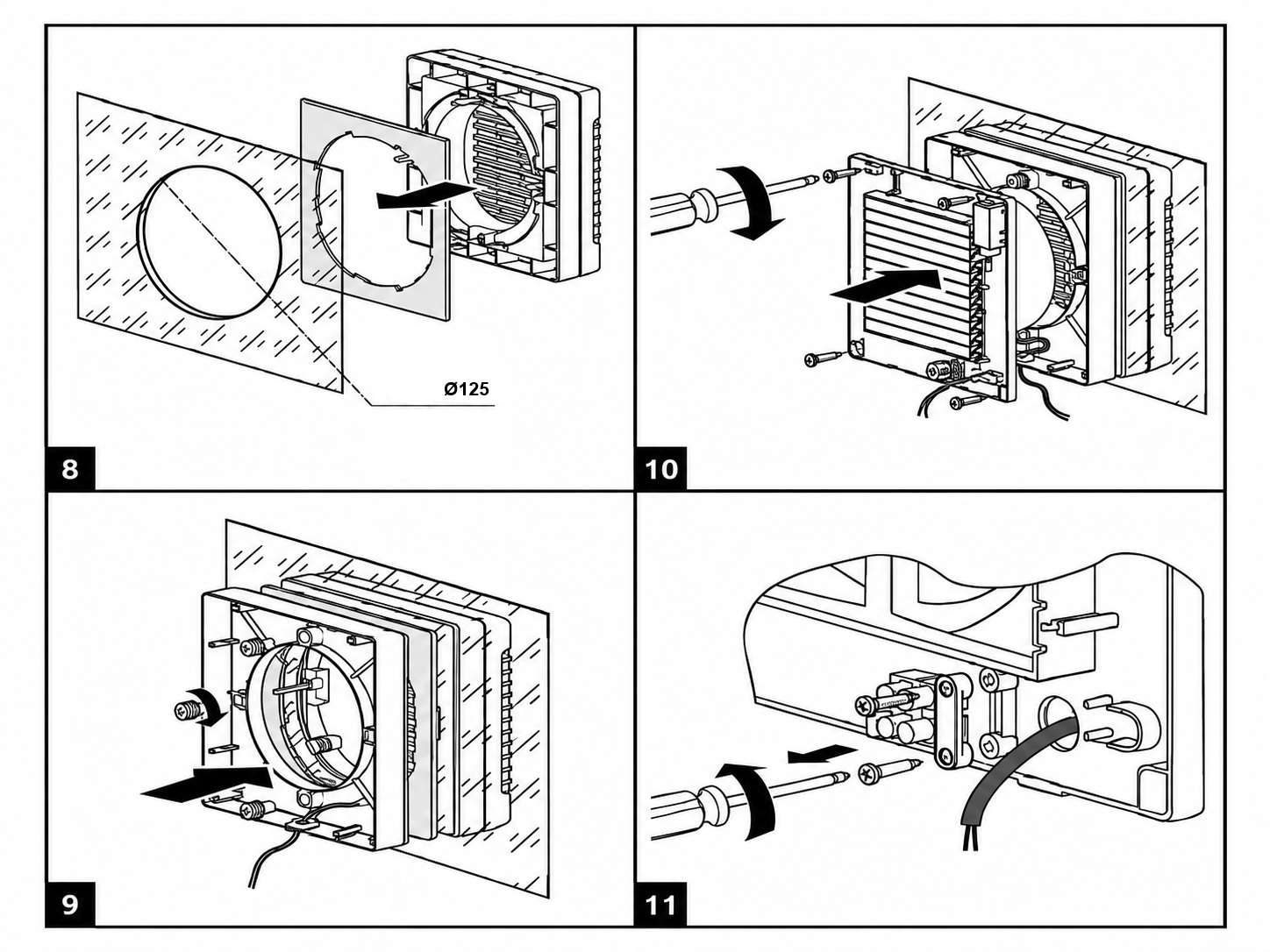

- Viften er designet for glassmontering fra 4 til 17 mm tykkelse. For vifter med Ø125 mm må det lages et Ø160 mm hull i glasset. Den ene medfølgende gummipakningen settes mellom glasset og utendørsdelen (fig. 8).
- Sett den andre gummipakningen på den andre siden av glasset. Bruk boltene som føring og sett på det andre mellomstykket. Sørg for at gummipakningen ligger helt flatt. Fest mellomstykket med de medfølgende plastboltene (fig. 9)
- Før ledningen gjennom hullet i mellomstykket og videre gjennom hullet i viftedelen – fest viftedelen med de 4 medfølgende skruene (fig. 10).
- Fjern de 2 skruene på ledningsholderen, og ta av holderne (fig. 11).

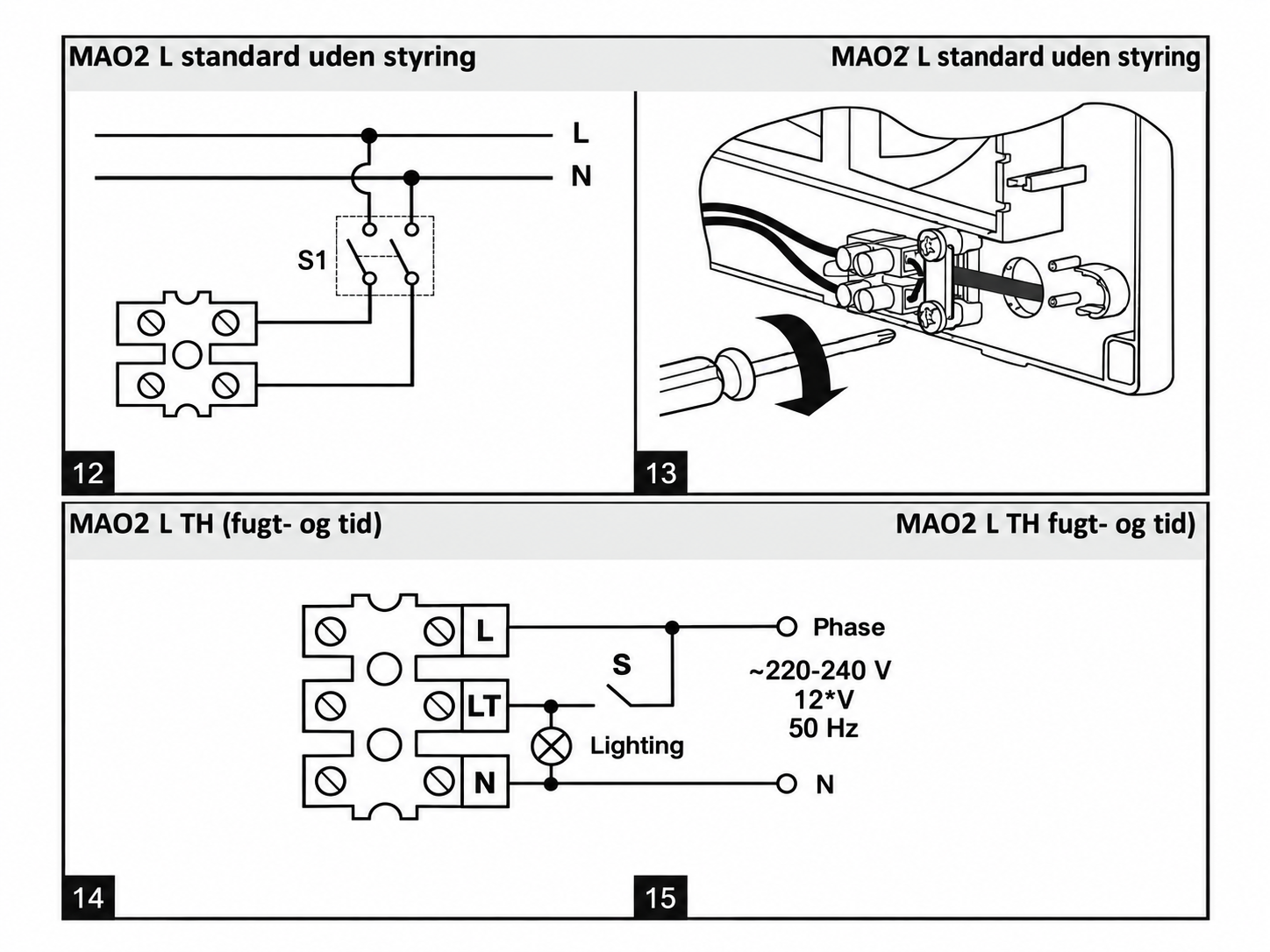

- Koble ledningen til klemmestolpene (fig. 13 eller 15) ved å følge skjemaene (fig. 12 eller 14). Sett ledningsholderen på plass igjen med skruene.

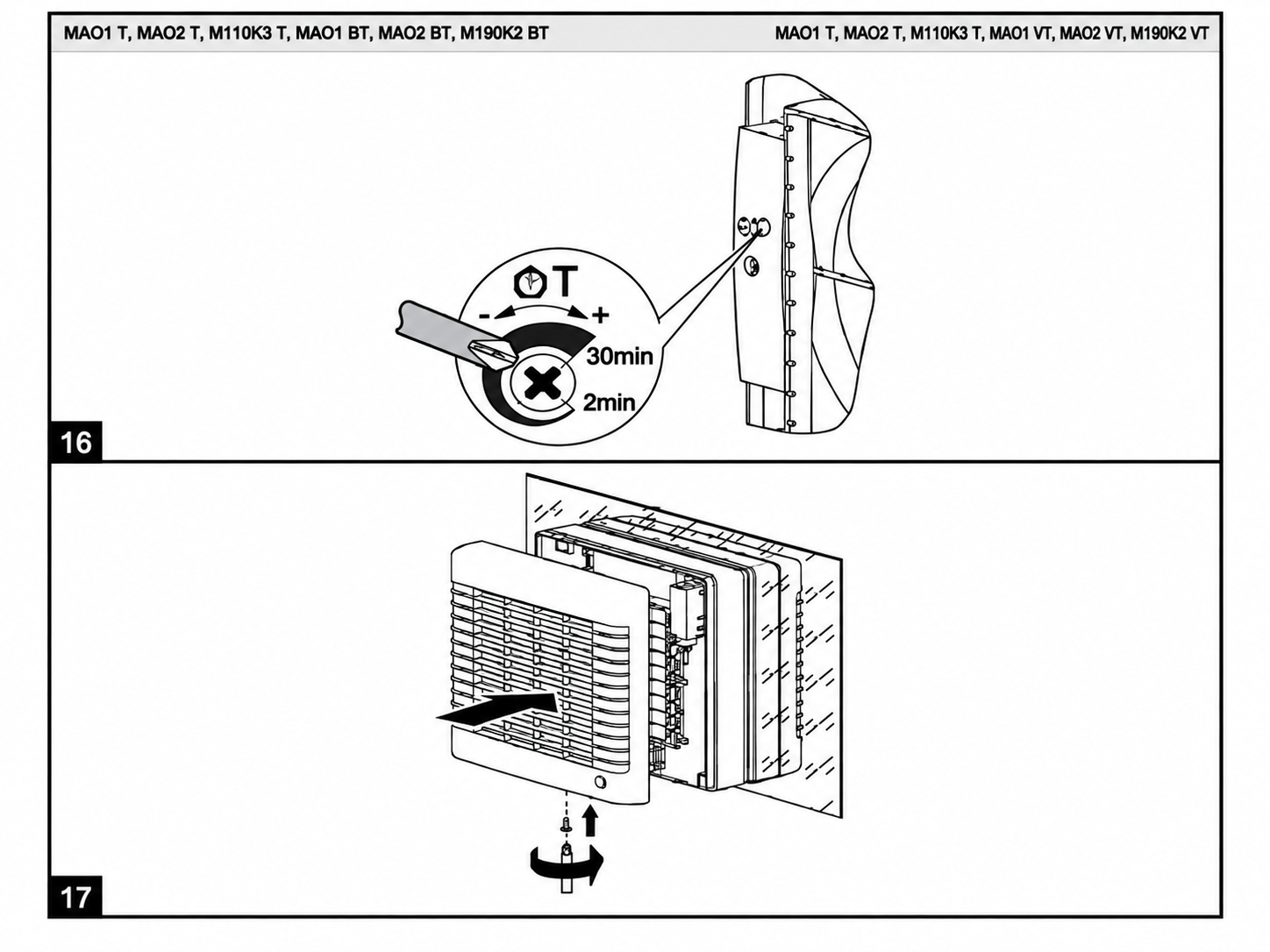

- Modell TH har en justeringsknapp for tid (fig. 16), kan stilles inn fra 2 til 30 minutter, og en fuktighetsknapp som kan stilles inn fra 60-90 % RH.
Vedlikehold
For at viften skal beholde sin funksjon og ytelse, må den rengjøres minst to ganger i året eller oftere, avhengig av behov.

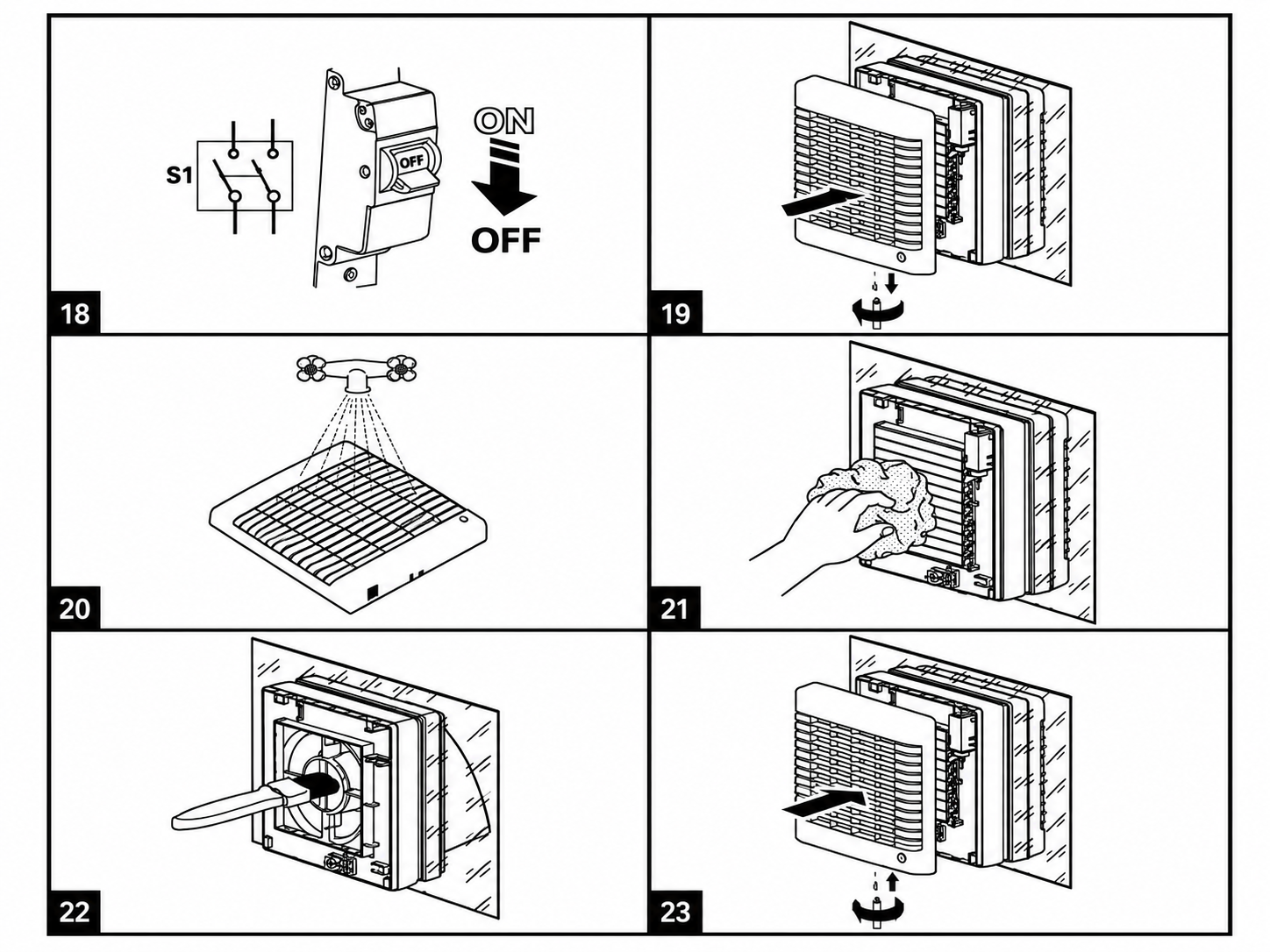

Se figur 18–23
- Koble fra strømmen før rengjøringen påbegynnes
- Ta av frontpanelet
- Rengjør frontpanelet med en fuktig klut som er vridd i lunkent vann med et mildt rengjøringsmiddel. Pass på at det ikke drypper vann ned i motoren under rengjøringen.
- Bruk en myk børste til å rengjøre viften og vingene.
- Sett frontpanelet på plass igjen og koble til strømmen
Garanti
Viften har 3 års garanti mot fabrikasjons- og materialfeil.
Garantien gjelder under følgende forutsetninger:
Ventilatoren tilkobles av en autorisert elinstallatør. Faktura må fremvises som dokumentasjon
• Viften skal monteres/installeres i henhold til denne bruks- og monteringsveiledningen.
• Viften skal rengjøres med jevne mellomrom
• Viften ikke brukes på utsatte steder (f.eks. i industrien eller andre steder hvor viften risikerer å bli utsatt for løsemidler, høy fuktighet eller ulike gasser osv.)
