Brukermanual

Pro 30, 70 & 90

Udsugningsventilatorer med og uden styring

Innhold

DUKA SMARTFAN

Denne brugermanual indeholder teknisk beskrivelse, bruger- og servicemanual samt tekniske data og installationsguide for DUKA Pro 30 / 70 / 90 ventilator(er).

Læs denne vejledning igennem inden installation og anvendelse.

Installasjonen skal være i overensstemmelse med bygningsreglementet.

DUKA Ventilation forbeholder seg retten til å endre de tekniske dataene, designet og konfigurasjonen av produktet for å innlemme den nyeste tekniske utviklingen. Den nyeste dokumentasjonen finnes alltid på www.dukaventilation.dk.

Viktig før installasjon

Inden montering, service og vedligehold skal strømmen til ventilatoren afbrydes.

Viften er beregnet for fast installasjon og må derfor kobles til av en autorisert installatør.

Det enfasede elnettet skal overholde gjeldende elektriske normer og standarder.

Installasjonen skal være utstyret med en automatisk sikring.

Enheten skal kobles til strømnettet via en QF-automatisk sikring integrert i det faste ledningsnettet.

Kontroller enheten for synlige skader på viften og kabinettet før installasjonen påbegynnes. De indre delene av kabinettet må være fri for fremmedlegemer som kan skade viftedelene.

Unngå press på ventilatoren under montering. Skader på kabinettet kan medføre motorstopp og støyende drift. Feil bruk og uautoriserte modifikasjoner er ikke tillatt og medfører at garantien bortfaller.

Sørg for at røyk, kullos og andre forbrenningsgasser ikke kan komme inn i rommet gjennom åpne skorsteinenkanaler eller andre brannsikringsordninger. Tilstrekkelig luftforsyning må sikres for korrekt forbrenning og avtrekk av gasser gjennom skorsteinen for å unngå tilbakestrømning av luft. Transportert luft må ikke inneholde støv eller annet fast materiale med urenheter, klebrige stoffer eller fibrøse materialer.

Skal ikke brukes i eksplosive eller farlige miljøer med sprit, drivstoff, sprøytemidler e.l.

Luftinntak og -avtrekk må ikke lukkes for å sikre en optimal luftstrøm.

Ved montage i væg

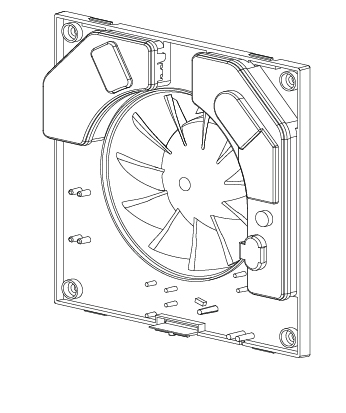

Når ventilatoren monteres i væg, skal den vendes med de elektriske forbindelser opad. Se figuren herunder.

Ved montage i loft

Samlingen mellem ventilatorstuds og aftrækskanalen skal tætnes 100%, så kondensvand kan løbe igennem studsen.

Lednings gennemføringer skal tætnes 100%.

Lukkespjældet skal fjernes, så der altid sikres naturlig ventilation. Fjernes lukkespjældet ikke kan der samles kondens på bagsiden, der kan brænde ventilations elektronik af. Bemærk at al rørføring på koldt loftrum skal isoleres med min. 100 mm isolering.

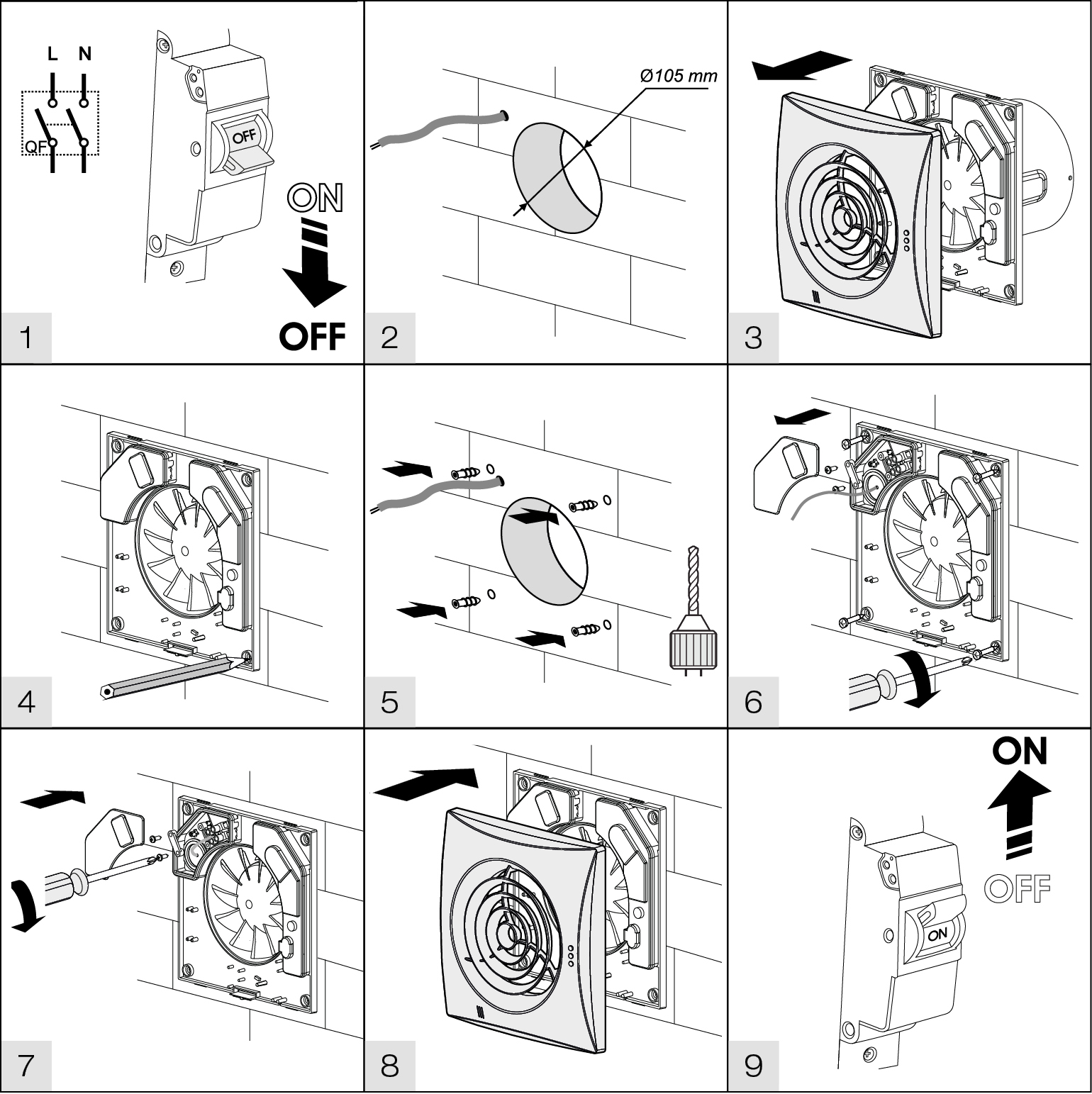

Montering

På tegningen ses installation for DUKA Pro 30. Installationen for Pro 70 og 90 følger samme fremgangsmåde.

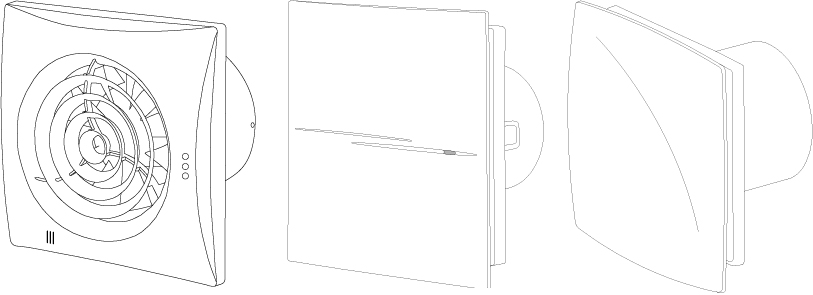

Ventilator typer

Ventilatorserierne er beregnet til ventilation af badeværelser, men kan også anvendes i andre rum, hvor ventilation er ønsket. Modellerne er udstyret med et folie lukkespjæld, som reducerer træk.
Folien kan let fjernes, hvis man ikke vil blokere for den naturlige ventilation, og skal fjernes ved montering i loft.

STD

Ventilatoren tændes og slukkes på en ekstern kontakt.

T

Timeren aktiverer efterløbet af den indstillede tid, når den får en impuls fra den eksterne afbryder.
Indstilles mellem 2-30 min. (Fabriksindstilling 15 minutter)

TH

Viften styres av en fuktighetssensor og en timer. Fuktighetssensoren slår på viften når det innstilte nivået overskrides. Kan justeres mellom 60–90%. Tidtakeren aktiverer etterløpet av den innstilte tiden når den mottar et signal fra den eksterne bryteren. Kan stilles inn mellom 2–30 min.
Fabrikkinnstilling 15 minutter

ST

Med bevægelsessensor og timer. Ventilatoren tændes ved registrering af bevægelse i en afstand på 1 -4 m i en vinkel på op til ca. 100°. Timeren aktiverer efterløbet af den indstillede tid, når den får en impuls fra den eksterne afbryder. Indstilles mellem 2-30 min (Fabriksindstilling 15 minutter).
Alle justeringer af de respektive niveauer udføres under frontlåget. Indstillingerne skal foretages forsigtigt med den medfølgende skruetrækker.

Før ændring af indstillingerne skal ventilatoren kobles af strømmen.

Ventilatoren må kun tilsluttes til lysnettet af en autoriseret elektriker.

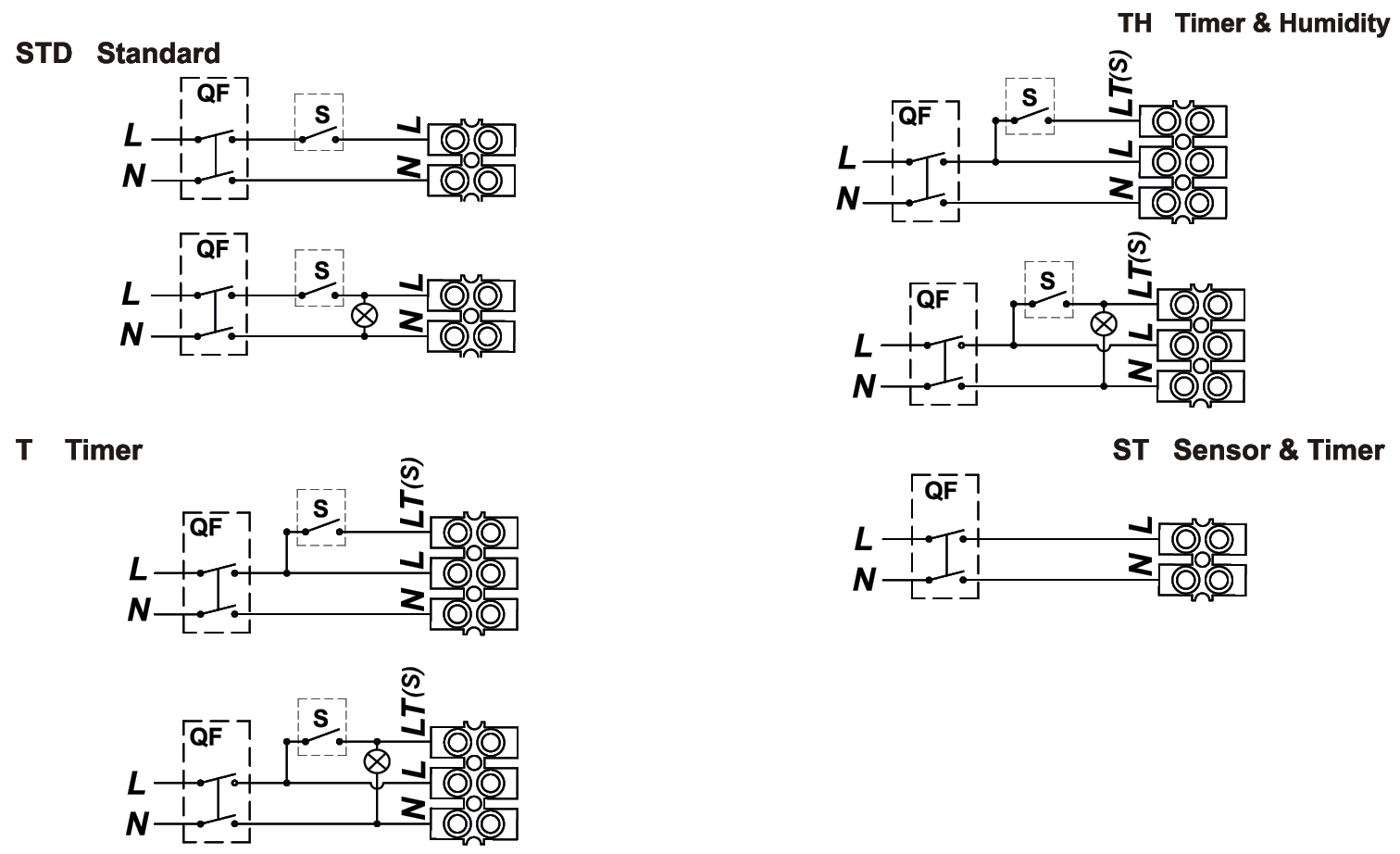

El-diagram

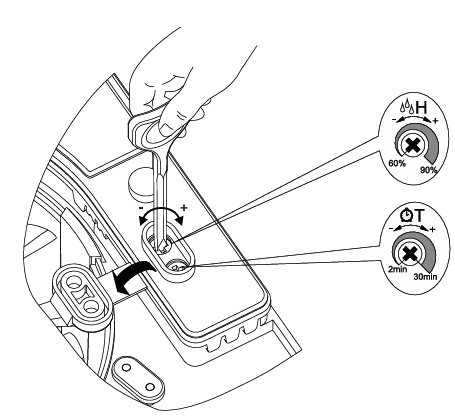

Indstilling af sensorer

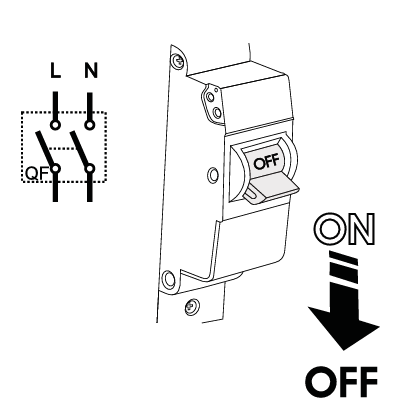

1. Sluk for strømmen til ventilatoren.

2. Lav ønskede ændringer

T – Timer (2 – 30 minutter)
H – Fugtsensor (60 – 90 %)

Teknisk vedligeholdelse

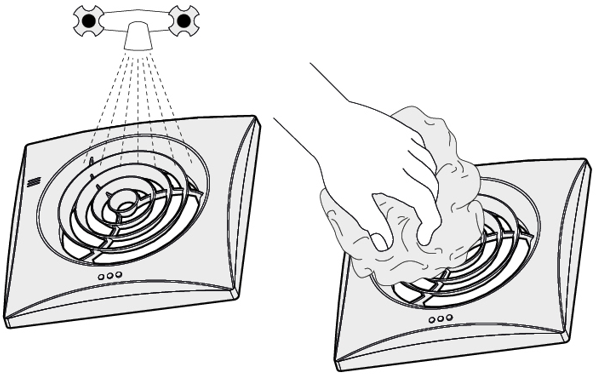

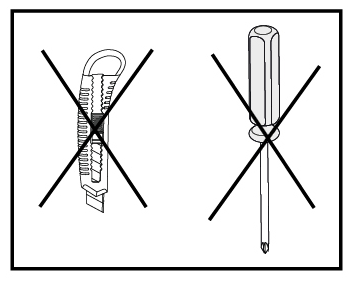

Vedligeholdelse betyder jævnlig rengøring af ventilatorens overflade. Der bør bruges en blød fugtig klud med mild sæbeopløsning. Overfladen tørres efter med en tør blød klud. Undgå at der kommer vand på motor og printkort.

1. Afbryd strømmen til ventilatoren.

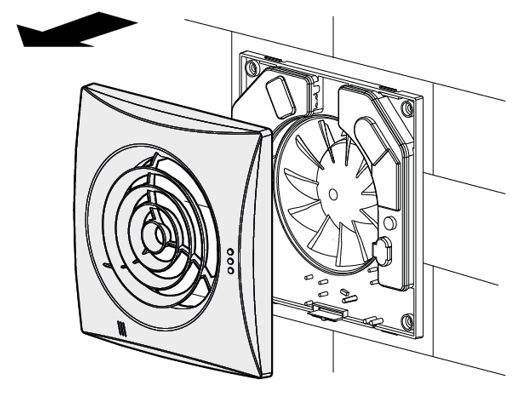

2. Fjern frontpanelet.

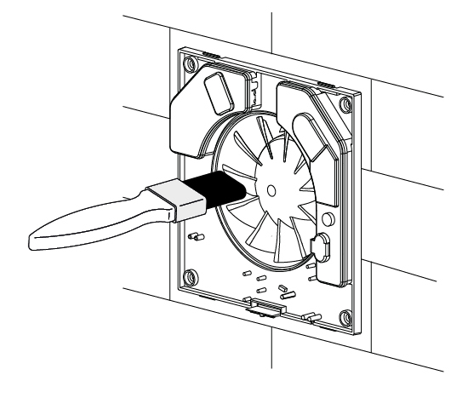

3. Rens ventilator bladene med en tør blød klud eller børste.

4. Rengør frontpanelet. Tør fronten af til den er tør igen.

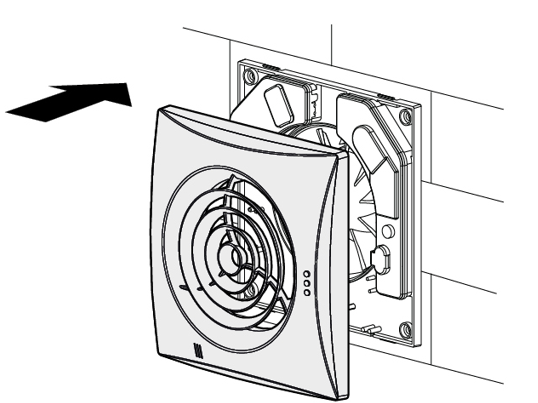

5. Monter frontpanelet.

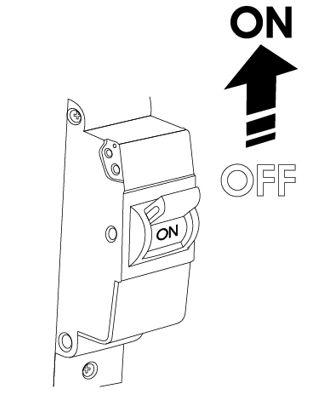

6. Tænd for strømmen til ventilatoren.

Transport og lagring

Oppbevar viften i originalemballasjen i et tørt og godt ventilert rom, ved en temperatur mellom +5 ºC og +40 ºC og en relativ luftfuktighet på opptil 70 %.

Oppbevaringsrommet må ikke inneholde aggressive og kjemiske damper.

Ventilatoren må ikke utsettes for vedvarende trykk og belastning.

HUSK: Alt elektrisk arbejde skal foretages af autoriseret elektriker.

Viften kan transporteres med hvilket som helst kjøretøy, så lenge den er beskyttet mot transportskader og vær og vind.

Viften må beskyttes mot støt og slag under hele transporten

Garantibestemmelser

DUKA Ventilation gir 24 måneders reklamationsrett fra kjøpsdatoen, jf. kjøpsloven.

I tillegg tilbyr DUKA Ventilation ytterligere 36 måneders garanti utover reklamasjonsretten, forutsatt at alle de beskrevne forpliktelsene og beskrivelsene angående bruk, montering, oppbevaring, transport og vedlikehold overholdes.

I tilfælde af reklamation fremvis købskvittering og evt. installationsfaktura fra elektriker.
Ventilatoren skal anvendes som beskrevet i brugermanualen.

Garantien dekker IKKE:
• Det periodiske vedlikeholdet.
• Montering og demontering av viften.
• Oppsett av viften.

Kontakt forhandler/installatør for garantiservice. DUKA Ventilation kan ikke holdes ansvarlig for garantiforpliktelser som er utført uten at dette er avtalt med oss eller vår forhandler på forhånd.

Garantien gjelder ikke i følgende tilfeller:
• Hvis viften ikke er montert i henhold til monteringsanvisningen, gjelder dette også delene i viften.
• Hvis ikke alle elektriske tilkoblinger er utført korrekt og i henhold til bruksanvisningen.
• Dersom det ikke er utført korrekt periodisk vedlikehold av viften.
• Hvis det er synlige skader på viftens kabinett eller deler av kabinettet.
• Hvis det er lagt til tekniske deler i viften eller fjernet tekniske deler fra viften.
• Ved feil bruk av viften.
• Avvik fra bruksanvisningen.
• Tilkobling til et annet strømnett enn det som er beskrevet i bruksanvisningen, det vanlige strømnettet.
• Svingninger i spenningen i strømnettet.
• Uautoriserte reparasjoner av viften.
• Hvis garantien har gått ut.
• Fravikelse av transportregler.
• Avvik fra oppbevaringsforskriftene.
• Ventilatorfeil som skyldes force majeure. (brann, flom, jordskjelv, hardhendt behandling)
• Hvis det ikke kan fremvises en kvittering på kjøpet.
