Brukermanual

SmartFan

Udsugningsventilator uden styring

Innhold

DUKA SMARTFAN

SmartFan har et fladt design med en kort indbygningsdybde, hvilket er optimalt til trange installationsforhold. Ventilatoren kan tilsluttes til både Ø100 og Ø125 mm rør, ved hjælp af de medfølgende studser.

Denne brugermanual indeholder teknisk beskrivelse, bruger- og servicemanual samt teknisk data og installationsguide for DUKA SmartFan.

Læs denne vejledning igennem inden installation og anvendelse af ventilatoren.

Installasjonen skal være i overensstemmelse med bygningsreglementet.

DUKA Ventilation forbeholder sig retten til at ændre i det tekniske data, design og konfiguration af produktet. For at indarbejde de nyeste tekniske udviklinger. Den seneste dokumentation kan altid findes på www.dukaventilation.dk.

Viktig før installasjon

Før montering, service og vedlikehold skal strømmen til ventilatoren slås av.

Viften er beregnet for fast installasjon og må derfor kobles til av en autorisert installatør.

Det enfasede elnettet skal overholde gjeldende elektriske normer og standarder.

Installasjonen skal være utstyret med en automatisk sikring.

Ventilatoren skal tilsluttes strømnettet via en QF automat sikring integreret i det faste ledningsnet.

Kontroller enheden for synlige skader på ventilator og kabinet inden installation. Kabinettets indvendige dele skal være fri for fremmedlegemer, der kan beskadige ventilatoren.

Undgå pres på ventilatoren under montage. Skader på kabinettet kan betyde larmende drift eller motorstop. Forkert brug eller uautoriserede modifikationer er ikke tilladt og medfører at garantien bortfalder.

Røg, kulilte og andre forbrændingsluftarter må ikke kunne komme ind i rummet hvor ventilatoren er installeret. Tilstrækkelig luftforsyning skal sikres til korrekt forbrænding og udsugning af gasser gennem skorsten for at undgå tilbagetrækning. Transporteret luft må ikke indeholde støv eller andet solidt materiale med urenheder, klæbrige stoffer eller fibrøse materialer.

Må ikke anvendes i eksplosive eller farlige miljøer.

Luftindtag og -afkast må ikke lukkes, for at sikre et optimalt luftstrømning.

Garantibestemmelser

DUKA Ventilation gir 24 måneders reklamationsrett fra kjøpsdatoen, jf. kjøpsloven.

I tillegg tilbyr DUKA Ventilation ytterligere 36 måneders garanti utover reklamasjonsretten, forutsatt at alle de beskrevne forpliktelsene og beskrivelsene angående bruk, montering, oppbevaring, transport og vedlikehold overholdes.

Ved reklamasjon må du fremvise kjøpskvittering og eventuelt installasjonsfaktura fra elektriker. Viften skal brukes slik det er beskrevet i brukerhåndboken.

Garantien dekker IKKE:
• Det periodiske vedlikeholdet.
• Montering og demontering av viften.
• Oppsett av viften.

Ved reklamation bedes du udfylde vores reklamationsformular på: www.dukaventilation.dk/reklamation.
DUKA Ventilation kan ikke gøres ansvarlig for garantiforpligtelser, der er udført uden at være aftalt med os/vores forhandler på forhånd.

Garantien gjelder ikke i følgende tilfeller:
• Hvis viften ikke er montert i henhold til monteringsanvisningen, gjelder dette også delene i viften.
• Hvis ikke alle elektriske tilkoblinger er utført korrekt og i henhold til bruksanvisningen.
• Dersom det ikke er utført korrekt periodisk vedlikehold av viften.
• Hvis det er synlige skader på viftens kabinett eller deler av kabinettet.
• Hvis det er lagt til tekniske deler i viften eller fjernet tekniske deler fra viften.
• Ved feil bruk av viften.
• Avvik fra bruksanvisningen.
• Tilkobling til et annet strømnett enn det som er beskrevet i bruksanvisningen, det vanlige strømnettet.
• Svingninger i spenningen i strømnettet.
• Uautoriserte reparasjoner av viften.
• Hvis garantien har gått ut.
• Fravikelse av transportregler.
• Avvik fra oppbevaringsforskriftene.
• Ventilatorfeil som skyldes force majeure. (brann, flom, jordskjelv, hardhendt behandling)
• Hvis det ikke kan fremvises en kvittering på kjøpet.

Transport og lagring

Oppbevar viften i originalemballasjen i et tørt og godt ventilert rom, ved en temperatur mellom +5 ºC og +40 ºC og en relativ luftfuktighet på opptil 70 %.

Oppbevaringsrommet må ikke inneholde aggressive og kjemiske damper.

Ventilatoren må ikke utsettes for vedvarende trykk og belastning.

HUSK: Alt elektrisk arbeid skal utføres av en autorisert elektriker.

Viften kan transporteres med hvilket som helst kjøretøy, så lenge den er beskyttet mot transportskader og vær og vind.

Viften må beskyttes mot støt og slag under hele transporten

Innhold i esken

Ventilator ……………………………………………………………………………………………………………………………….. 1 stk.
Ø 100 mm rørstuds ………………………………………………………………………………………………………………… 1 stk.
Ø 125 mm rørstuds …………………………………………………………………………………………………………………. 1 stk.
Skruer og rawlplugs ………………………………………………………………………………………………………………. 4 stk.
Brugermanual…………………………………………………………………………………………………………………………. 1 stk.

Tekniske data

DUKA Smart Fan-viften er en aksialvifte produsert i høykvalitetsplast og beregnet for avtrekk.

Spænding [V]                              100-240
Frekvens [Hz]                               50-60
Max. Strøm [W]                          3,0
Max. luftmængde [m3/h]      133
IP klasse                                        IP44
Elektrisk apperat                       Klasse II

Viften kan brukes i rom med en romtemperatur fra +1 ºC til +45 ºC
Viften er klassifisert som et elektrisk apparat i klasse II.

Dimensjoner

Montering

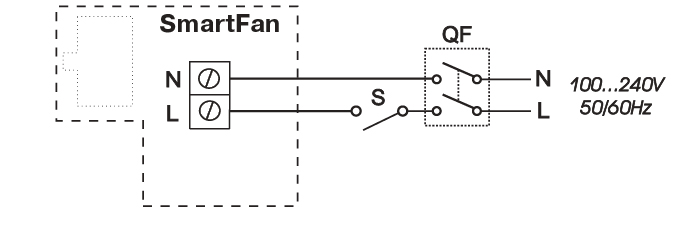

El-diagram

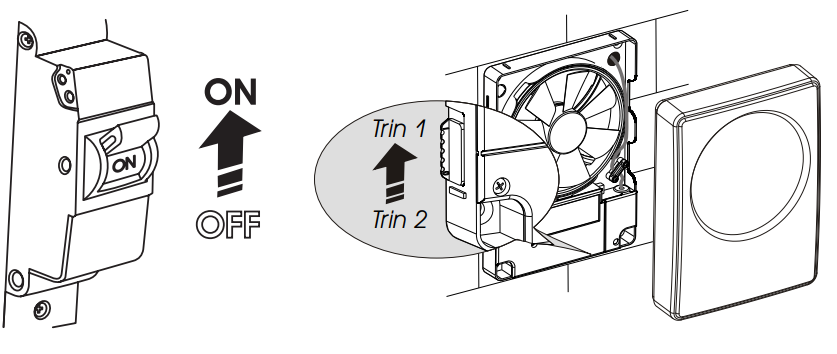

Viften kan kjøre med to forskjellige hastigheter. Hastigheten justeres ved hjelp av skyveknappen på siden av kabinettet.

Teknisk Vedligehold

Vedlikehold innebærer regelmessig rengjøring av viftens overflate. Man bør bruke en myk, fuktig klut med en mild såpeløsning.

Overflaten tørkes etter med en tørr, myk klut. Unngå at det kommer vann på motor og kretskort.

Koble fra strømmen til viften.

1. Fjern frontpanelet.

2. Rengjør frontpanelet. Tørk av fronten til den er tørr igjen.

3. Rengjør viftebladene med en tørr, myk klut eller børste. Det er mulig å demontere viftebladene for enklere rengjøring.

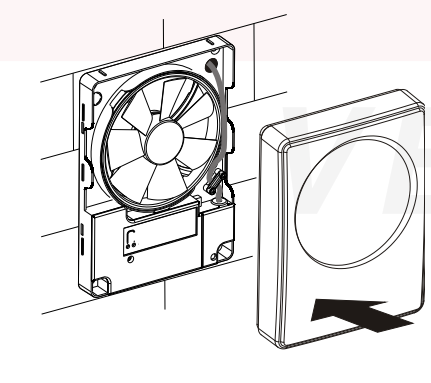

4. Sett på frontpanelet og slå på strømmen til viften.
