Brukermanual

SmartFan Wi-Fi

Udsugningsventilator med Wi-Fi styring

Innhold

DUKA SMARTFAN

Denne brugermanual indeholder teknisk beskrivelse og data, installationsguide samt servicering af DUKA SmartFan ventilator.

Les denne veiledningen gjennom før installasjon og bruk.

Installationen skal være i overensstemmelse med DS 447.

DUKA Ventilation forbeholder seg retten til å endre de tekniske dataene, designet og konfigurasjonen av produktet for å innlemme den nyeste tekniske utviklingen. Den nyeste dokumentasjonen finnes alltid på www.dukaventilation.dk.

Viktig før installasjon

Før montering, service og vedlikehold skal strømmen til ventilatoren slås av.

Viften er beregnet for fast installasjon og må derfor kobles til av en autorisert installatør.

Det enfasede elnettet skal overholde gjeldende elektriske normer og standarder.

Installasjonen skal være utstyret med en automatisk sikring.

Enheten skal kobles til strømnettet via en QF-automatisk sikring integrert i det faste ledningsnettet.

Kontroller enheten for synlige skader på viften og kabinettet før installasjonen påbegynnes. De indre delene av kabinettet må være fri for fremmedlegemer som kan skade viftedelene.

Unngå press på ventilatoren under montering. Skader på kabinettet kan medføre motorstopp og støyende drift. Feil bruk og uautoriserte modifikasjoner er ikke tillatt og medfører at garantien bortfaller.

Sørg for at røyk, kullos og andre forbrenningsgasser ikke kan komme inn i rommet gjennom åpne skorsteinenkanaler eller andre brannsikringsordninger. Tilstrekkelig luftforsyning må sikres for korrekt forbrenning og avtrekk av gasser gjennom skorsteinen for å unngå tilbakestrømning av luft. Transportert luft må ikke inneholde støv eller annet fast materiale med urenheter, klebrige stoffer eller fibrøse materialer.

Skal ikke brukes i eksplosive eller farlige miljøer med sprit, drivstoff, sprøytemidler e.l.

Luftinntak og -avtrekk må ikke lukkes for å sikre en optimal luftstrøm.

Garantibestemmelser

DUKA Ventilation gir 24 måneders reklamationsrett fra kjøpsdatoen, jf. kjøpsloven.

I tillegg tilbyr DUKA Ventilation ytterligere 36 måneders garanti utover reklamasjonsretten, forutsatt at alle de beskrevne forpliktelsene og beskrivelsene angående bruk, montering, oppbevaring, transport og vedlikehold overholdes.

Ved reklamasjon må du fremvise kjøpskvittering og eventuelt installasjonsfaktura fra elektriker. Viften skal brukes slik det er beskrevet i brukerhåndboken.

Garantien dekker IKKE:
• Det periodiske vedlikeholdet.
• Montering og demontering av viften.
• Oppsett av viften.

Ved reklamation bedes du udfylde vores reklamationsformular på: www.dukaventilation.dk/reklamation.
DUKA Ventilation kan ikke gøres ansvarlig for garantiforpligtelser, der er udført uden at være aftalt med os/vores forhandler på forhånd.

Garantien gjelder ikke i følgende tilfeller:
• Hvis viften ikke er montert i henhold til monteringsanvisningen, gjelder dette også delene i viften.
• Hvis ikke alle elektriske tilkoblinger er utført korrekt og i henhold til bruksanvisningen.
• Dersom det ikke er utført korrekt periodisk vedlikehold av viften.
• Hvis det er synlige skader på viftens kabinett eller deler av kabinettet.
• Hvis det er lagt til tekniske deler i viften eller fjernet tekniske deler fra viften.
• Ved feil bruk av viften.
• Avvik fra bruksanvisningen.
• Tilkobling til et annet strømnett enn det som er beskrevet i bruksanvisningen, det vanlige strømnettet.
• Svingninger i spenningen i strømnettet.
• Uautoriserte reparasjoner av viften.
• Hvis garantien har gått ut.
• Fravikelse av transportregler.
• Avvik fra oppbevaringsforskriftene.
• Ventilatorfeil som skyldes force majeure. (brann, flom, jordskjelv, hardhendt behandling)
• Hvis det ikke kan fremvises en kvittering på kjøpet.

Transport og lagring

Oppbevar viften i originalemballasjen i et tørt og godt ventilert rom, ved en temperatur mellom +5 ºC og +40 ºC og en relativ luftfuktighet på opptil 70 %.

Oppbevaringsrommet må ikke inneholde aggressive og kjemiske damper.

Ventilatoren må ikke utsettes for vedvarende trykk og belastning.

HUSK: Alt elektrisk arbeid skal utføres av en autorisert elektriker.

Viften kan transporteres med hvilket som helst kjøretøy, så lenge den er beskyttet mot transportskader og vær og vind.

Viften må beskyttes mot støt og slag under hele transporten

Innhold i esken

Vifte 1 stk.
Ø 100 mm rørstuss 1 stk.
Ø 125 mm rørstuss 1 stk.
Skruer og plugger 4 stk.

Tekniske data

DUKA Smart Fan-viften er en aksialvifte produsert i høykvalitetsplast og beregnet for avtrekk.

Spænding [V]                                 100-240
Frekvens [Hz]                                  50-60
Max. Strøm [W]                              6,0
Ampere [A]                                      0,07
RPM [min-1]                                      2200
Max. luftmængde [m3/h]          133
IP klasse                                           IP44

Ventilator funktioner:
• Fugtsensor
• Udluftningsfunktion
• Forsinket opstart
• Efterløbstid
• Hastighedskontrol
• Interval ventilation
• Ekstern kontakt

IP44-klassifiseringen beskytter mot tilgang til skadelige deler og enheten mot vannsprut.
Ventilatoren kan benyttes i rum med en rumtemperatur fra +1 ºC til +40 ºC
Viften er klassifisert som et elektrisk apparat i klasse II.

Tekniske data

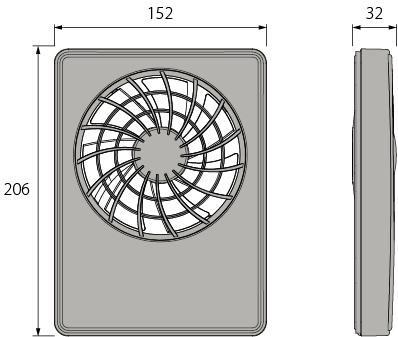

Dimensjoner

Standby: Ventilatoren er ude af drift. Driften aktiveres ved opstart af 24 timers tilstand, ved signal fra temperatur/fugtsensor eller aktivering af ekstern kontakt.

24 timers tilstand: Ventilatoren kører med lav hastighed, hvor der sikres en konstant grundventilation døgnet rundt. Bliver ventilatoren aktiveret via temperatur/fugtsensor eller ekstern kontakt, skifter driften til Silent eller Max program.

Silent: Ventilatoren opstarter mellem drift ved aktivering af LT og LI klemmerne. Hastigheden kan indstilles i DUKA Smart App.

Max. hastighed: Aktiveres af temperatur/fugtsensor eller af Økning Mode.

Montering

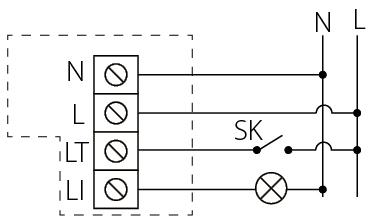

El-diagram

Forbindelse til strømforsyning
Ventilatoren skal tilsluttes en et-faset AC 100-240 V / 50 (60) Hz strømforsyning.

Betegnelse på terminal blokken

L: Fase

N: Nul

LT: Ventilator hastighedskontrol

LI: Udgang til ekstern kontakt

SK: Kontakt til hastighedsskift

Betjening af ventilatoren

Ventilatoren betjenes via DUKA Smart App. Den nyeste udgave af DUKA Smart App kan findes i henholdvis Play store for

Android telefoner og App Store for iOS telefoner.

OBS: Wi-Fi opsætning kræver direkte forbindelse til router med 2,4 GHz netværk

Android:

https://play.google.com/store/apps/details?id=com.embarcadero.DukaOneWIFI&hl=da

Apple:

https://apps.apple.com/hr/app/duka-smart-app/id1354423127

Konfigurer enheten i appen

Opsætnings muligheder
Første opstart af DUKA Smart App giver adgang til Enhedslisten. Her vil man have mulighed for at tilslutte enheden lokalt eller til et hjemmenetværk, hvorfra man kan tilgå og styre en eller flere enheder.

Lokal forbindelse

Når der oprettes en lokal forbindelse til enheden er det kun muligt at styre enheden, når der man er forbundet til ventilatorens fan id netværk. Mistes eller afbrydes forbindelsen er det nødvendigt at oprette den igen.

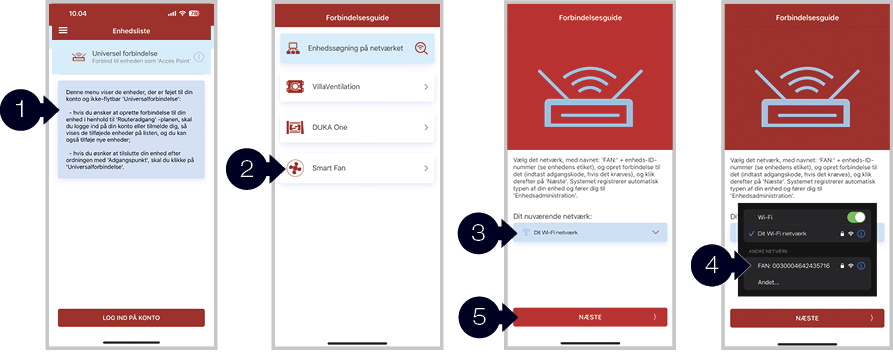

For at skabe forbindelse til ventilatorens lokale netværk, gøres følgende:
1. Tryk på lokal forbindelse under enhedslisten
2. Vælg SmartFan
3. Vælg enhedssøgning på netværk
4. Vælg det netværk du ønsker at skabe en forbindelse til. Fan id-nummer kan ses under frontcoveret ved gummidækslet Koden er som standard 11111111 (Otte 1-taller)
5. Tryk næste

Der er hermed skabt en lokal forbindelse, og det er muligt at styre enheden og ændre på driftsindstillinger. For mere om dette se
betjeningsafsnittet.

Koble ventilatoren på hjemmenetværket

Ved at koble enheden på hjemmenetværket bliver det muligt at forbinde flere enheder i appen. Her kan de navngives og styres individuelt.
For at styre enheden via appen på hjemmenetværket, skal man logge ind i appen. Har man ikke en bruger kan en ny oprettes i appen.

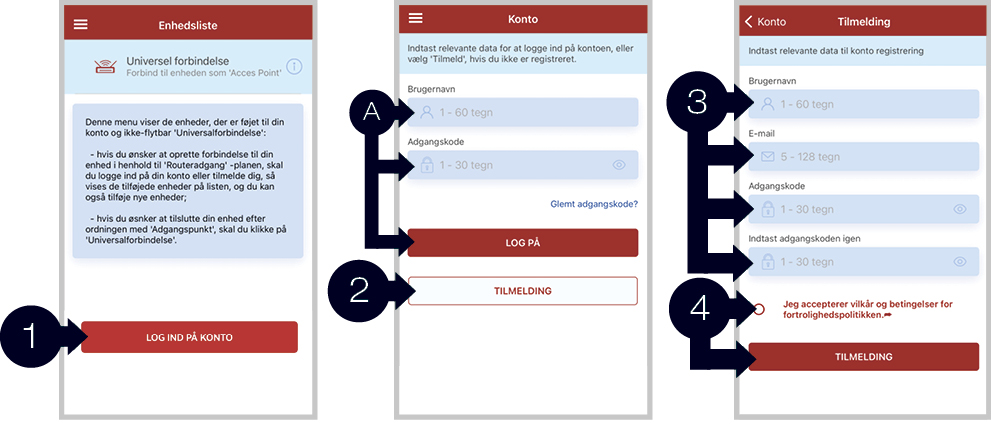

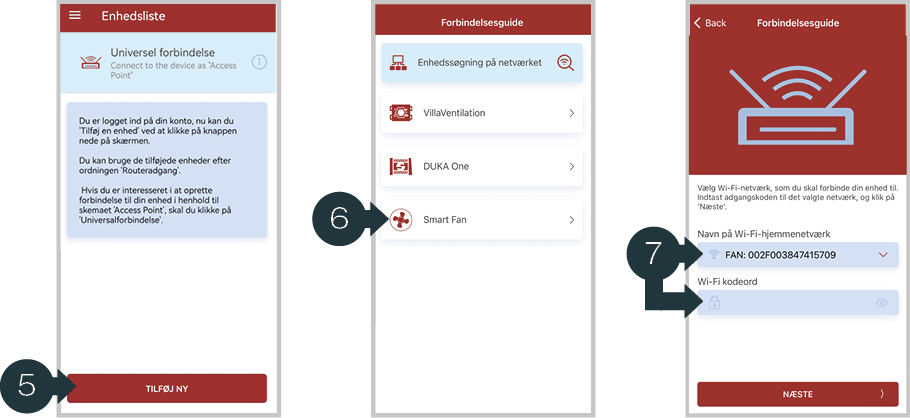

Forbinde ventilatoren til hjemmenetværk.

1. Tryk på LOG IND PÅ KONTO på enhedslisten

A. Har du allerede en bruger, indtast brugernavn og kodeord og gå til step 5
B. Har du ikke en bruger gå da til step 2

2. Tryk på TILMELDING
3. Indtast ønsket brugernavn, e-mail og adgangskode
4. Kryds af i boksen med vilkår og betingelser før der oprettes en bruger

5. Tryk på TILFØJ NY
6. Tryk på SmartFan
7. Vælg det netværk du ønsker at forbinde ventilatoren til og indtast kodeordet. Tryk på NÆSTE.

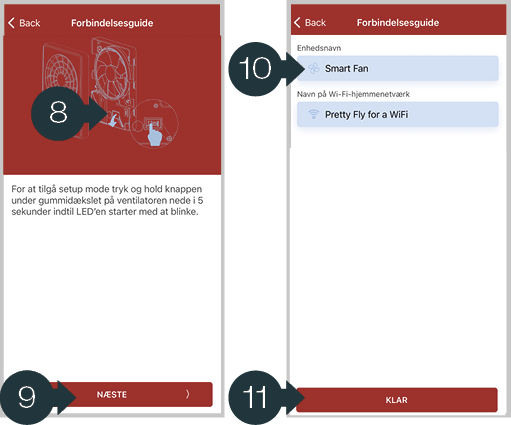

8. Hold setup knappen på ventilatoren inde i ca 5 sekunder indtil LED-indokatoren blinker blåt
9. Tryk på NÆSTE
10. Giv enheden et navn
11. Tryk på KLAR

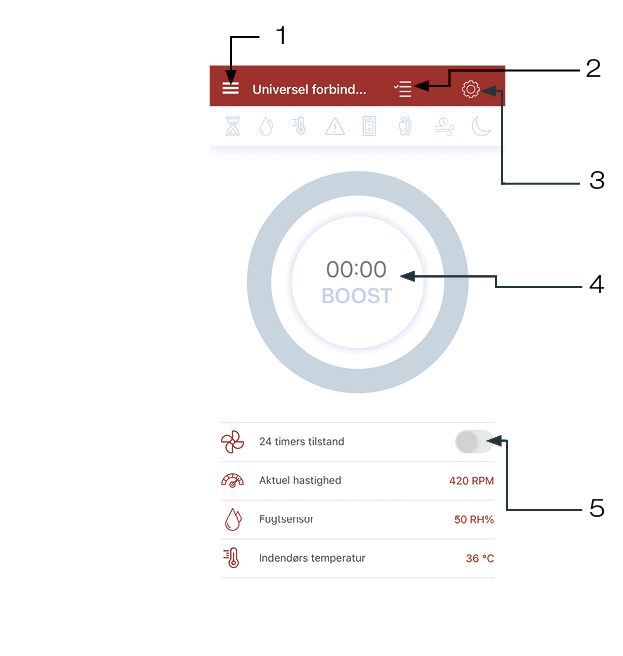

Betjening af ventilatoren

Indikator forklaring

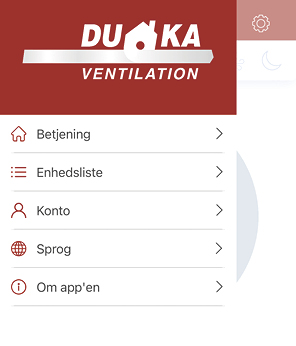

DUKA Smart App hovedmenu

Hovedmenuen åbnes ved at trykke på ☰. Hovedmenuen er inddelt i forskellige menuer, hvorfra der kan laves ændringer.

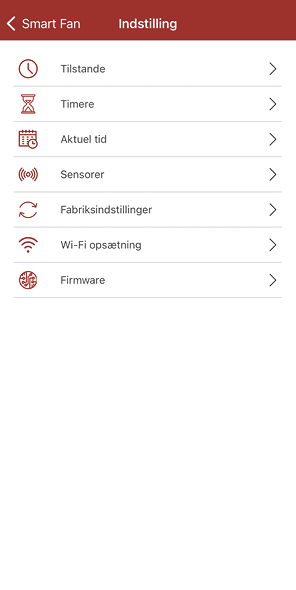

Ventilator indstillinger

Tilstanden
Her kan silent og max ventilationshastigheder indstilles, 24 timers tilstand og ventilationsinterval aktiveres. 24 timers tilstand sikrer en konstant grundventilation på silent niveau. Ventilationsinterval giver mulighed for ventilation hver 12. time, hvis ventilatoren ikke har været aktiveret i 24 timer.

Tidtakere
Her kan forsinket opstart samt efterløbstid og boost tidsinterval indstilles.

Gjeldende tid
Indstil aktuelt tid for ventilatoren. Kan synkroniseres med mobilenhed.

Sensorer
Her kan der laves indstillinger for temperatur- og fugtsensor samt for aktivering via ekstern kontakt.
Temperatursensor kan indstilles mellem 18 og 36 ºC. Kan bruges til varmeflytning.
Ekstern kontakt kan aktiveres hvis man ønsker at betjene ventilatoren via en ekstern kontakt.
Fugtsensor kan aktiveres og indstilles til Auto (intelligent fugtstyring) eller Manuel (der kan indstilles mellem 40 og 80%)

Fabrikkinnstillinger
Gjenopprett enheten til fabrikkinnstillingene.

Wi-Fi-oppsett
Koble enheten manuelt til nettverket.

Fastvare
Vis fastvareversjonen til enheten.

Teknisk vedlikehold

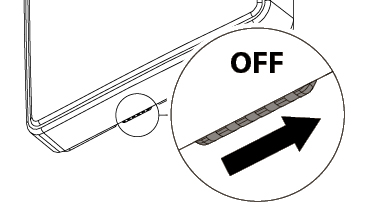

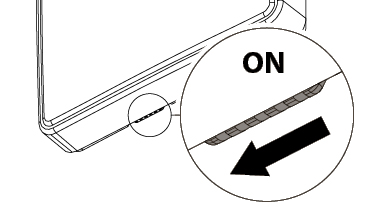

1. Slå sikringsknapen på ventilatoren til.
Herefter er ventilatordriften låst.

Advarsel! Sikringsknappen slår ikke strømmen fra til ventilatoren.

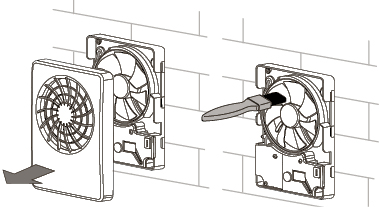

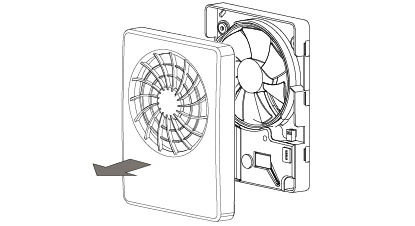

2. Fjern frontpanelet.
Rens ventilator bladene med en tør blød klud eller børste.

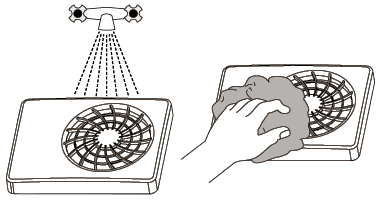

3. Vask frontpanelet under løbende vand. Tør fronten af til den er tør igen.

4. Slå sikringsknappen fra igen. Aktiver ventilatoren i app’en.

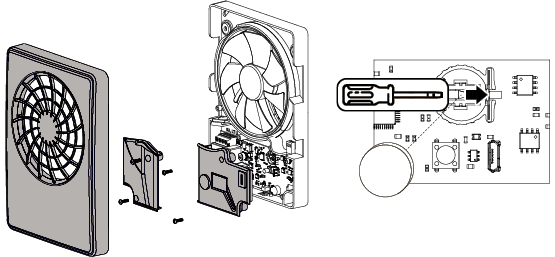

Udskift batteri

Er batteriniveauet lavt eller fladt, ses en advarsel i app’en. Hvis advarslen er aktiv skal batteriet udskiftes.
Ved batteriskift skal strømmen til ventilatoren afbrydes. Fjern frontpanelet og dækslet til kontrolpanelet.
Skift batteriet (batteri type CR1220) på kontrolpanelet.
Saml ventilatoren i modsat rækkefølge.

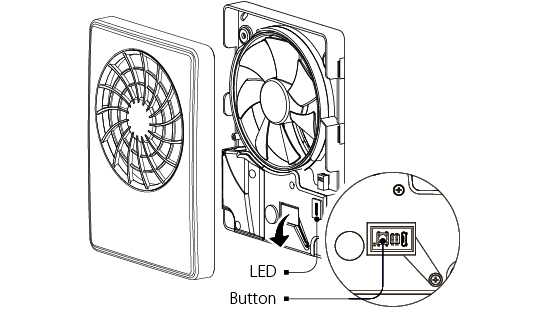

Nulstil ventilatoren (LED Beskrivelse)

For at gendanne fabriksindstillinger, tryk og hold knappen nede i 14 sekunder indtil LED’en starter med at blinke rød og ventilatoren siger BIP.

Adgang til knappen
LED’en har følgende tilstande:

Lyser ikke: Normal drift af ventilatoren
Lyser blåt: Advarsel om overgang til Setup mode
Blinker blåt: Enheden er i setup mode
Lyser rødt: Advarsel om at gendanne til fabriksindstilling eller for at gå ud af setup mode.
Blinker rødt: Ventilatoren er gendannet til fabriksindstillinger.
