Teleskopisk ventil
Type 400 / 404 / 450
Installasjonsveiledning
Teleskopventilen kan installeres i vegger med en maksimal tykkelse på 400 mm.
Ved tykkere vegger kan teleskopventilen forlenges med ett eller flere 200 mm forlengertørkerør.
Forlengelsesrør:
DUKA varenummer: 111207
DB-nummer: 5226987
Produktighetskarakteristika
- Kondensisolert bunnplate
- Innebygd støv- og insektfilter
- Passer til veggtykkelser opptil 400 mm
- Utvendig jalousirist
- 4 valgfri innstillinger
- Reduserer støy med opptil 28 dB
- Rask montering
- Variabel luftinntak
- Luftgjennomgang: 35 cm²
Murhul: Ø 105 mm
- Innesluttet låsemekanisme
- Lyddempende og kuldeisolerende

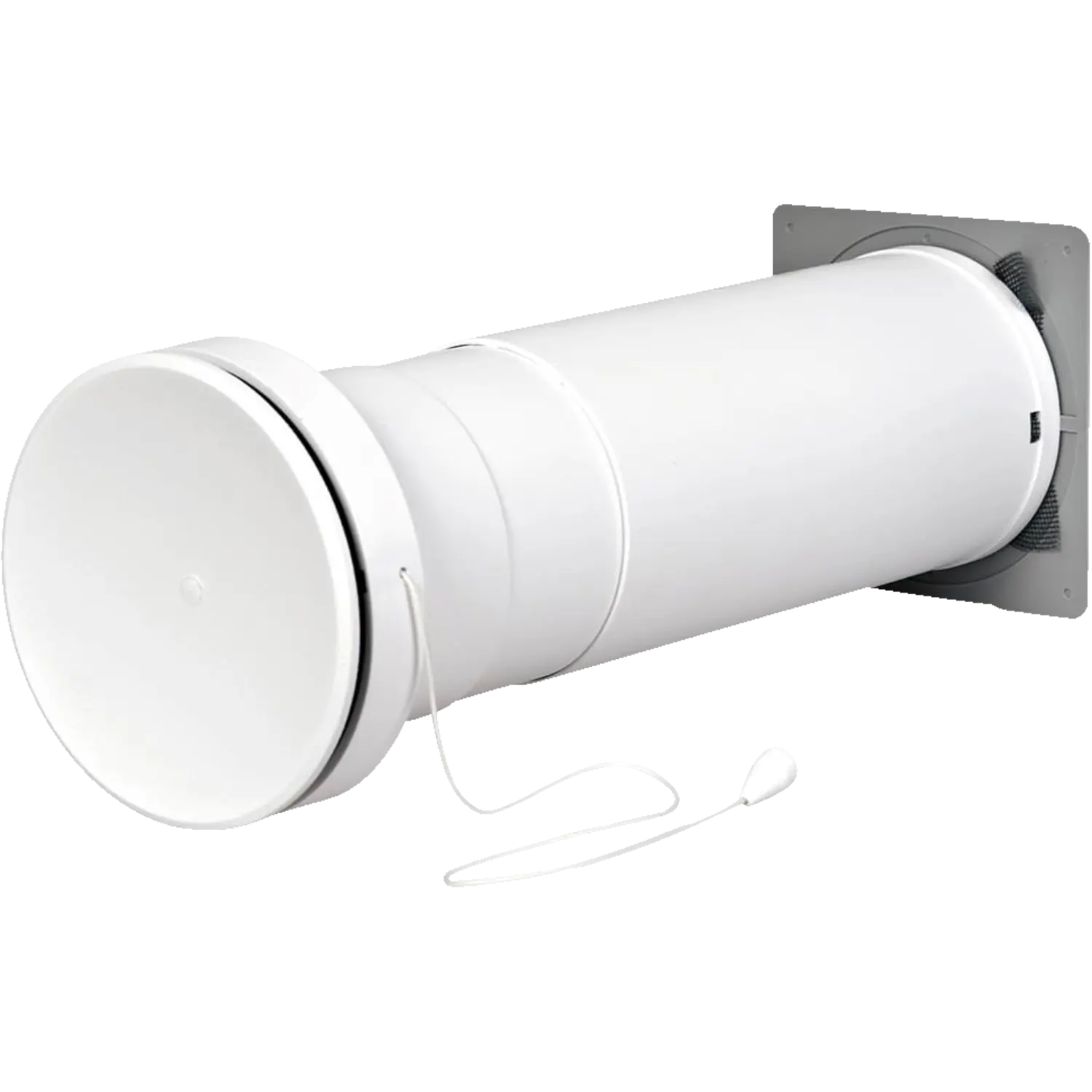

Teleskopventil 400 og 450
Teleskopventilen 450 har innebygd lydisolering.
Teleskoprør
Type 204
Veggventil
Type 69
Jalousirist
Type 73.4

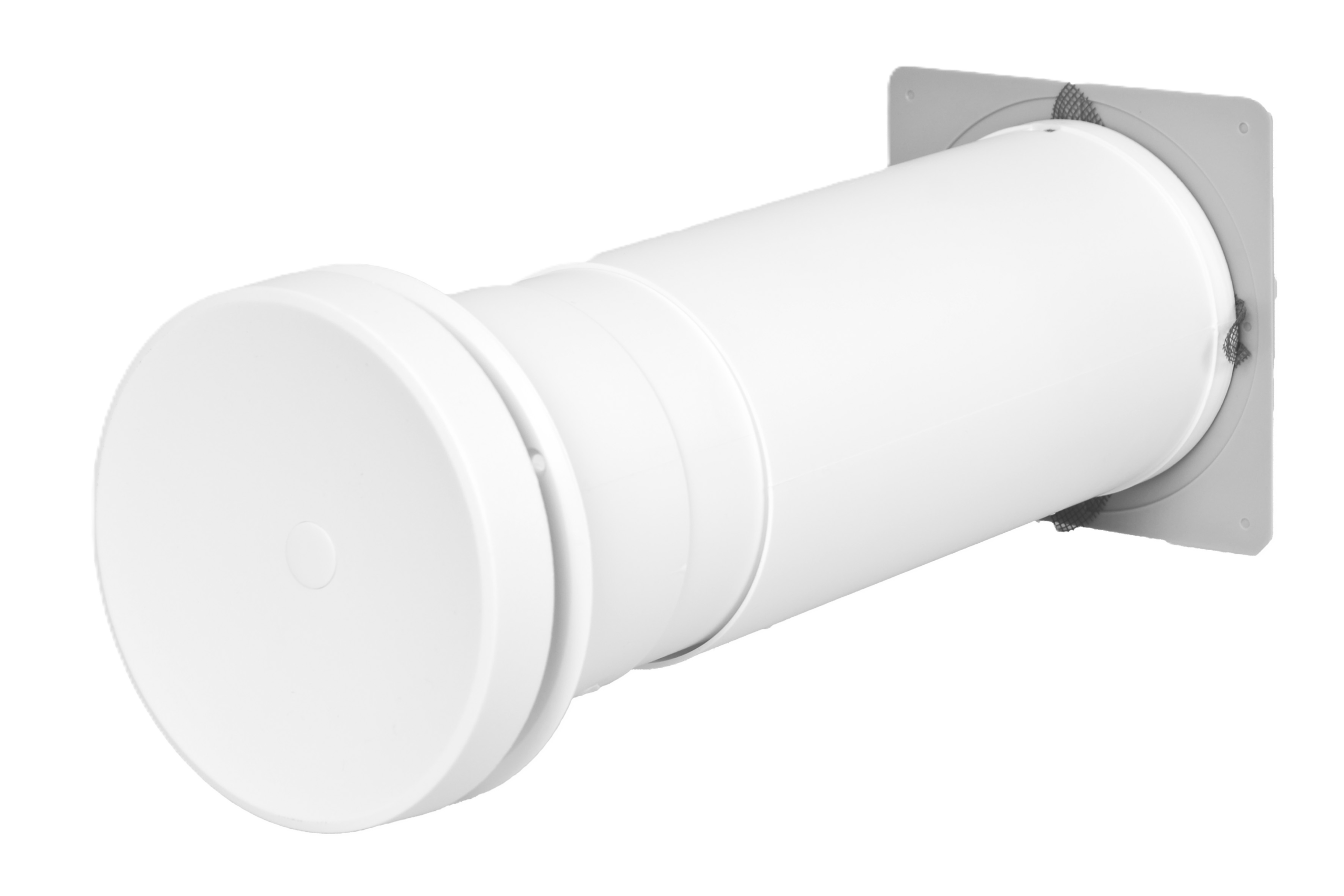

Teleskopventil 404
Teleskoprør
Type 204

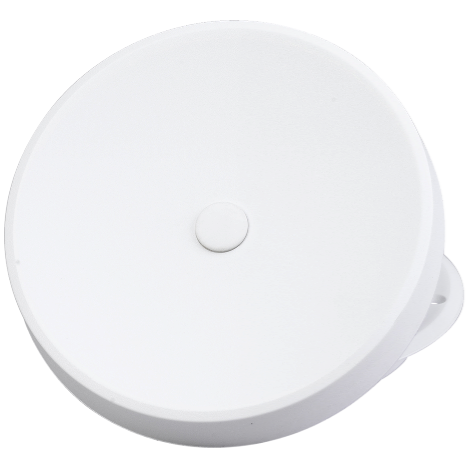

Tallerkenventil
Type 74.4
Jalousirist
Type 73.4
Montering

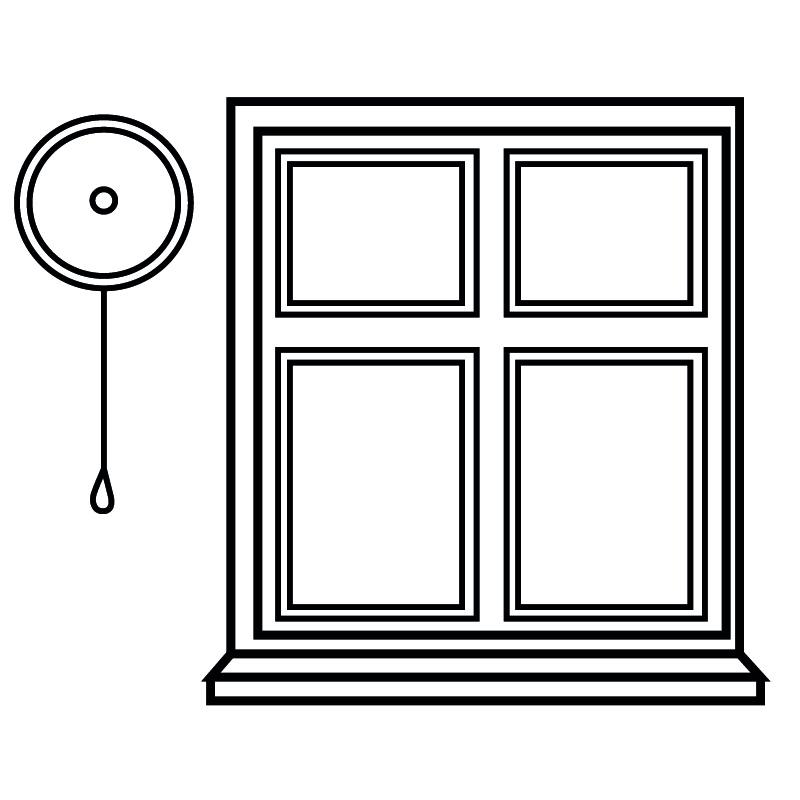

1. Merk plasseringen
Markér plasseringen av hullet på veggen.
Ved plassering i nærheten av et vindu må det tas hensyn til at monteringen kan utføres gjennom vinduet hvis dette er nødvendig.

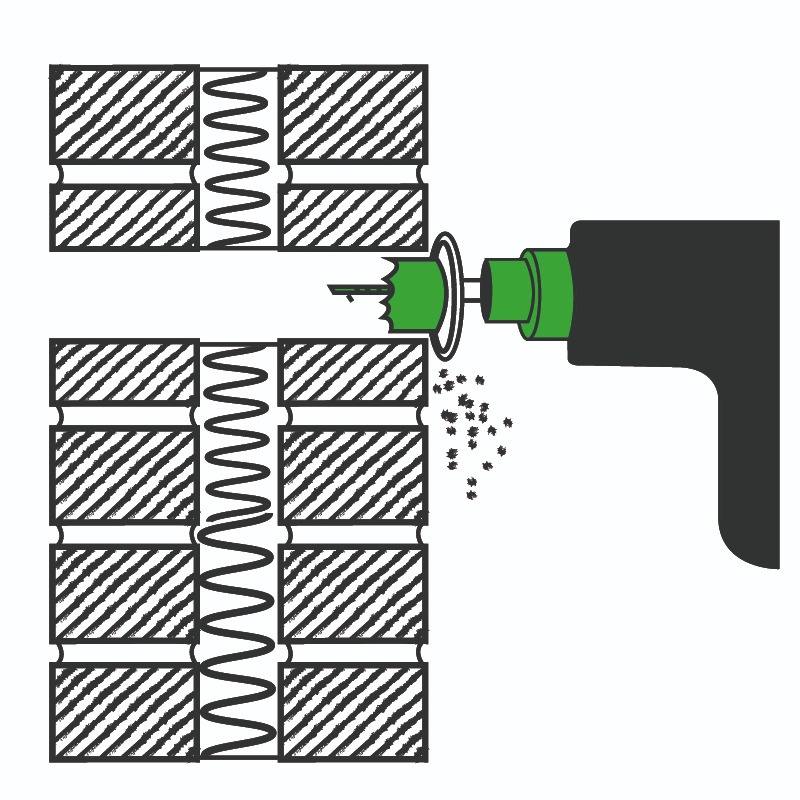

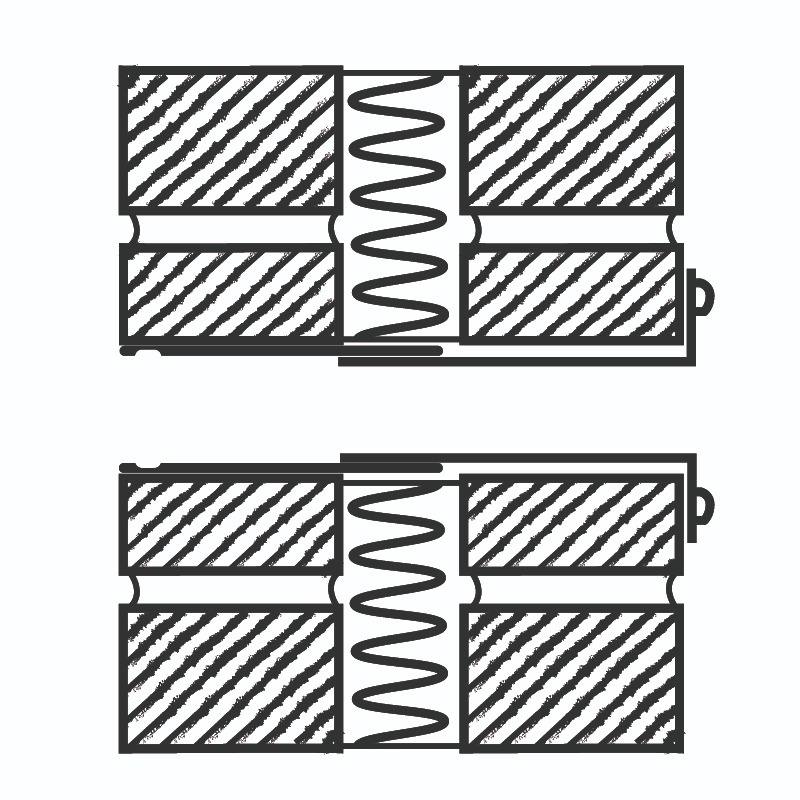

2. Bor hullet
Bor et Ø105 mm hull gjennom veggen.
For boring av hullet anbefales bruk av et Diamantbor med diameter på 105 mm.

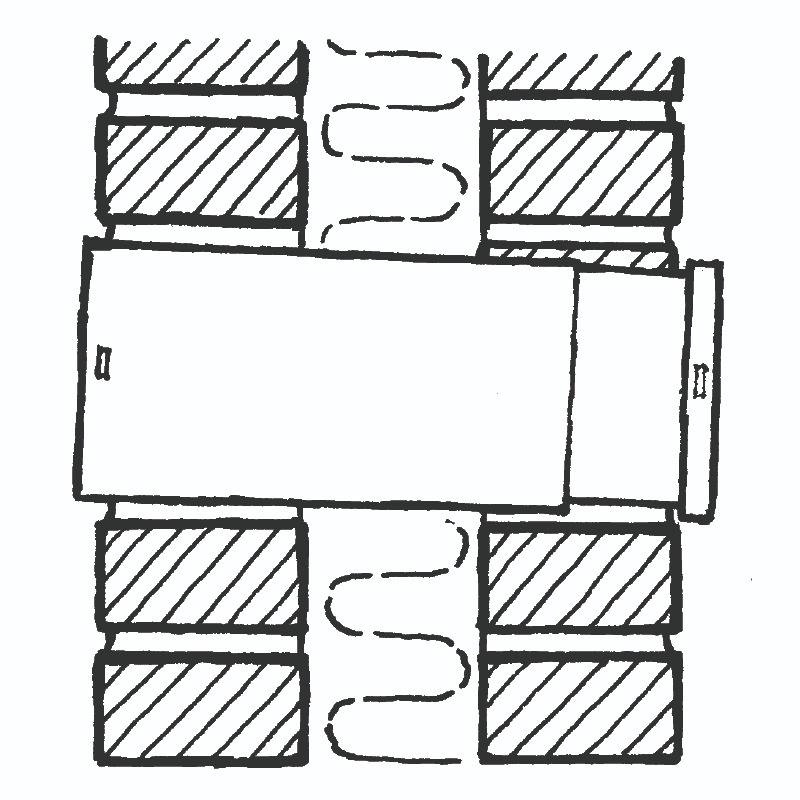

3. Monter teleskoprøret
Sett teleskoprøret i hullet.
Fest deretter veggventilen på innsiden av veggen.

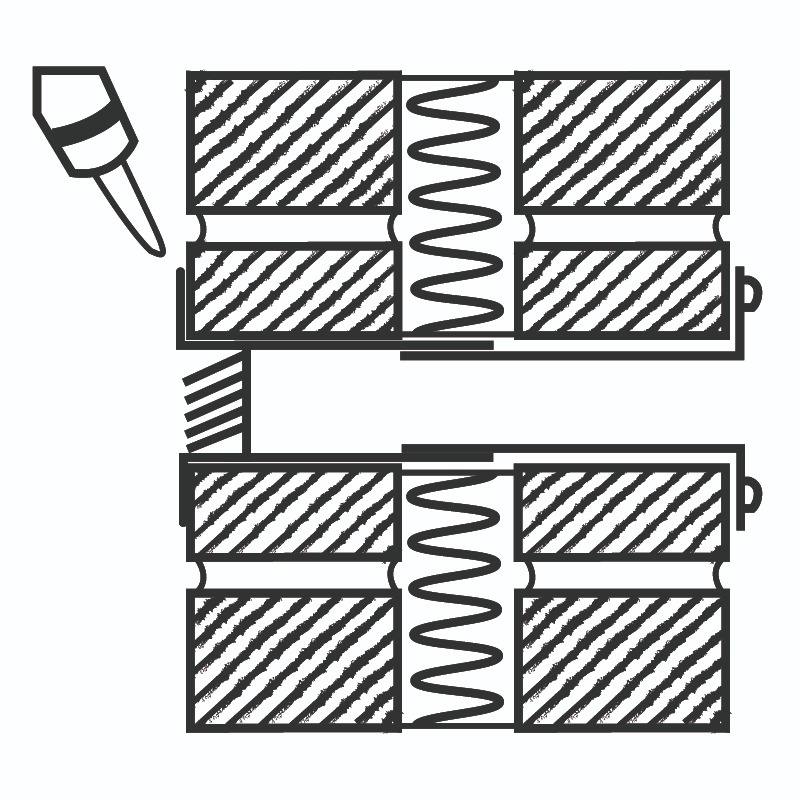

4. Monter den ytre gardinstangen
Klipp gassjokken fast på teleskoprøret på utsiden av veggen.
Det anbefales å fuges mellom gardinstangen og veggen for å sikre en tett avslutning.
5. Monter det indre røret
Skyv det indre røret inn i veggventilen.
Viktig informasjon
Diameter på hullet: Ø105 mm
Maximal murtykkelse: 400 mm
Luftgjennomgang: 35 cm²
Mulighet for forlengelse: Ja, med 200 mm forlengert rør
Anbefalt boretype: Diamantbor med diameter på 105 mm
Tekniske data
Støyreduksjon

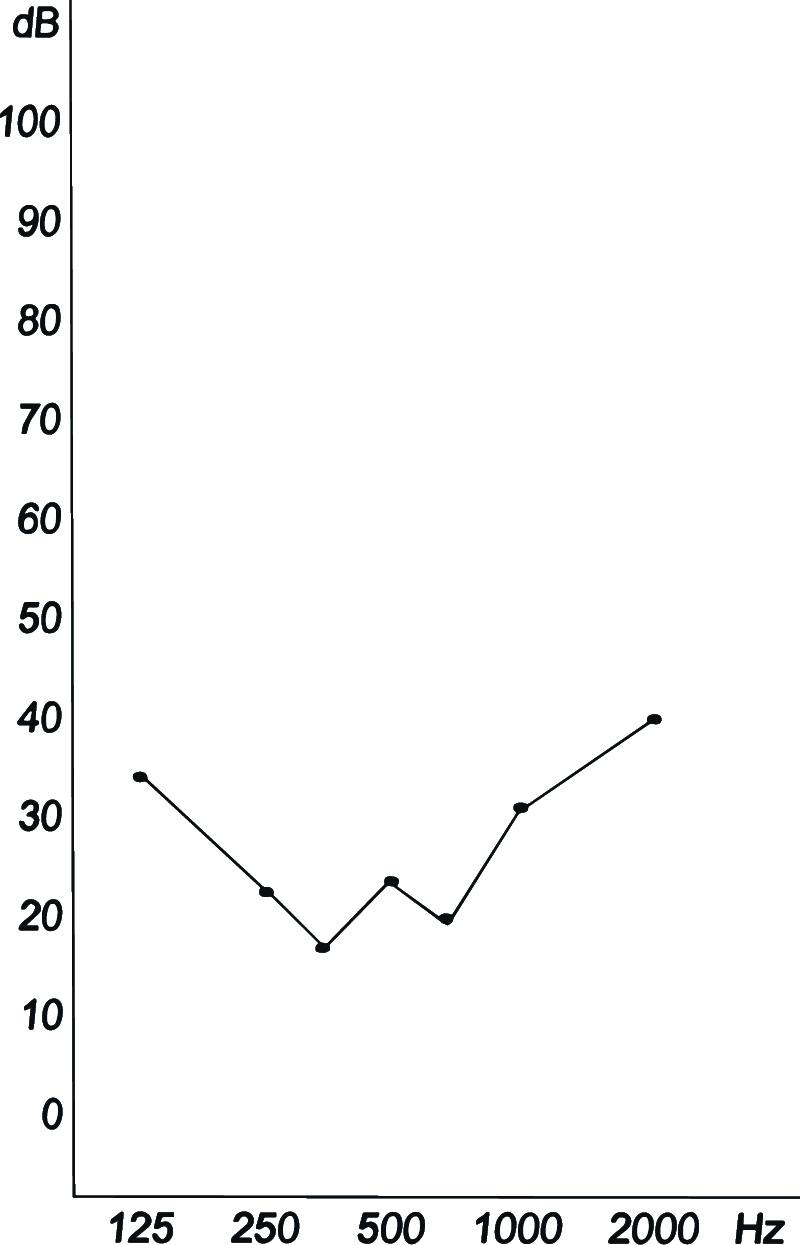

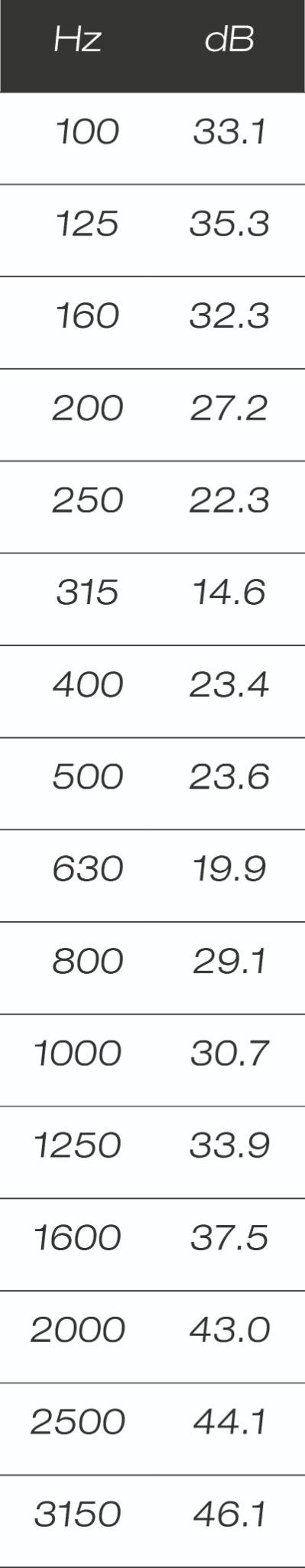

Teleskopventiler 400 og 404

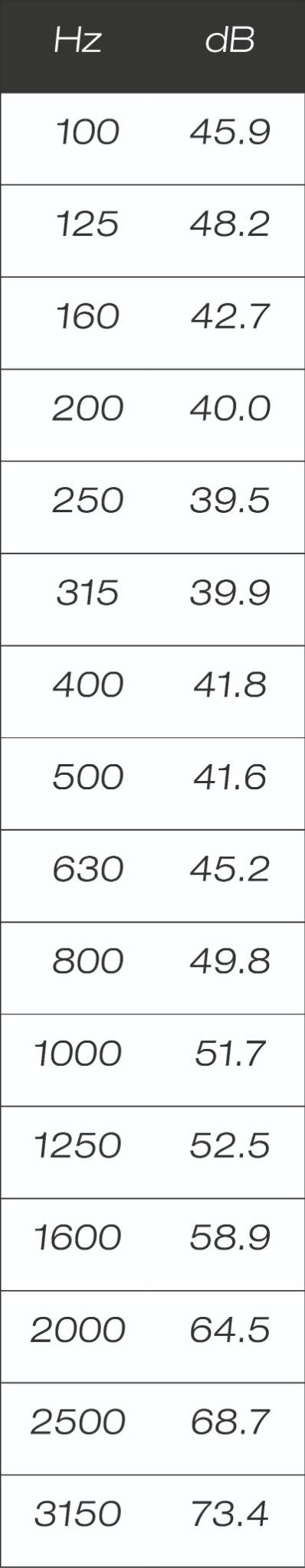

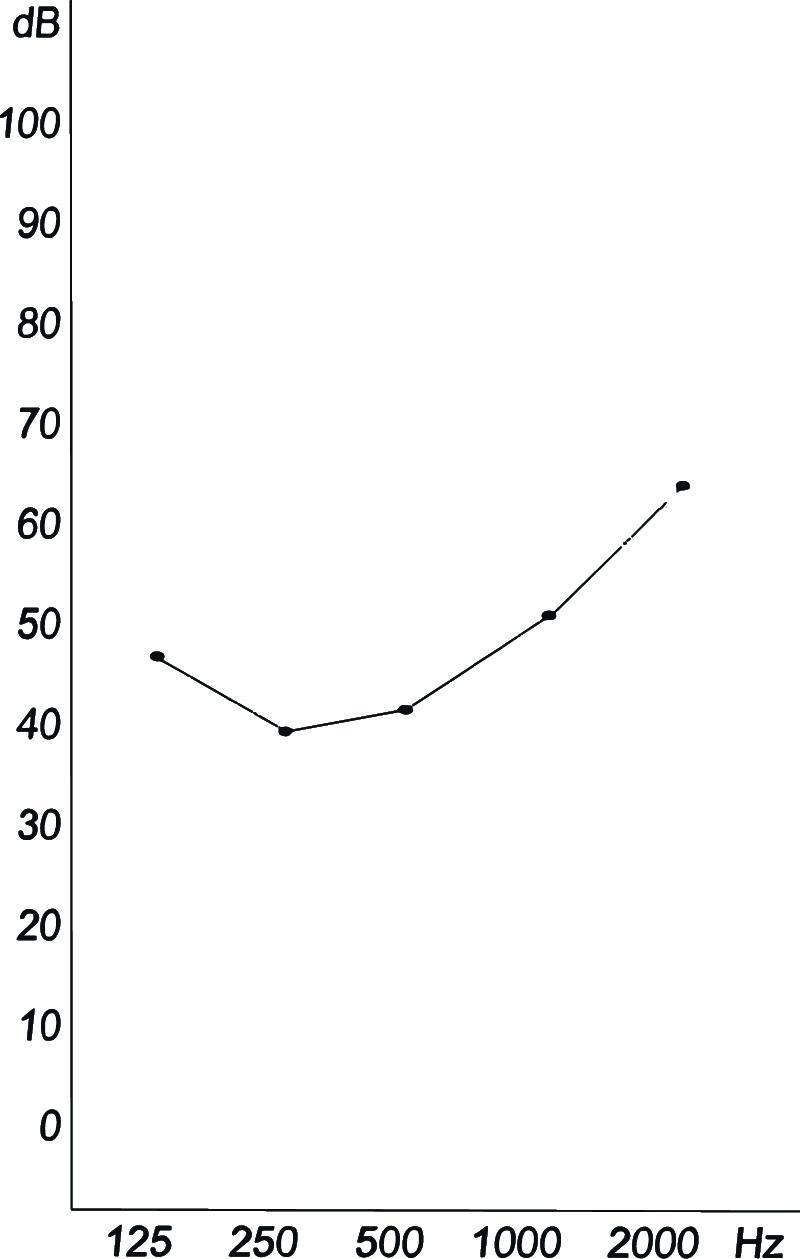

Teleskopventil 450

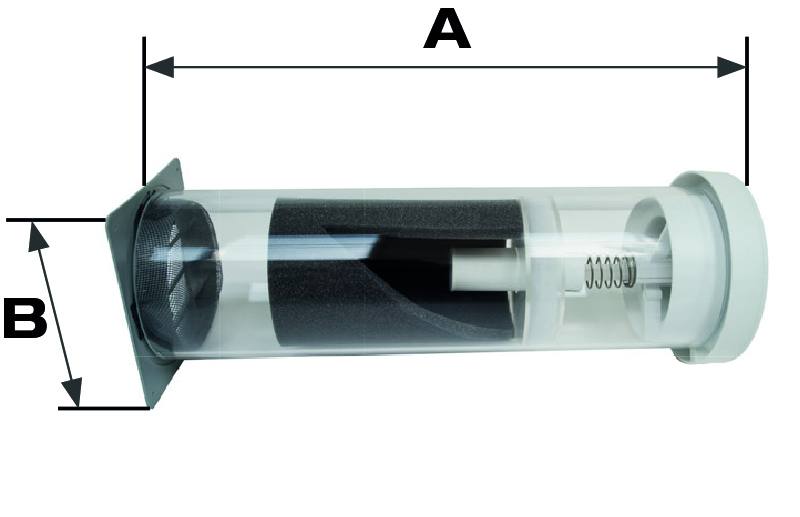

Dimensjonert tegning
A – 260 – 400 mm B – 130 mm
